深度好文,詳細講關于解制冷系統常用銅管規范
發布時間:2021-10-13點擊:1928
制冷系統中銅管使用非常廣泛,連接管、換熱器、毛細管等都會用到銅管,然而銅管的材質也是有所不同,一般制冷系統中用的***多的是銅牌號TP2M的,其它牌號的也有使用。

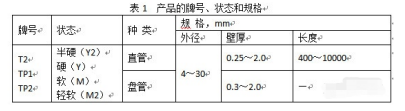

1、產品的牌號、狀態和規格應符合表1的規定:
示例:
用TP2制造的、軟狀態、外徑為4.76MM、壁厚為0.5mm的圓管標記為:管TP2M φ4.76×0.5 GB/T 527—1997
2、材質分析
管材的化學成分應符合GB/T 5231標準中相應牌號的規定。
T2為純銅,TP1、TP2為磷脫氧銅。
對于T2的化學成分做了如下特殊的規定:Cu+Ag≥99.90%。其他的成分按GB 5231規定。
對于TP1的化學成分做了如下特殊的規定:Cu+Ag≥99.90%、P為0.004%~0.012%。其他的成分按GB 5231規定。
對于TP2的化學成分做了如下特殊的規定:Cu+Ag≥99.9%、P為0.015%~0.040%。其他的成分按GB/T 5231規定。

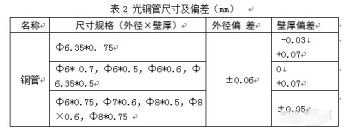

3、尺寸及尺寸允許偏差
4、力學性能

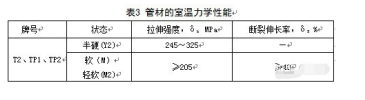

管材的室溫力學性能應符合表3規定。
5、米克重計算
方法1:樣件小于1000mm的,取200mm±10mm長度的銅管將兩端口磨平后,要求端口與軸線垂直且無縮口現象。用游標卡尺測量長度,用1mg精度的天平稱重,計算單位長度的重量,即為米克重。
計算公式:米克重=長度/重量*1000
方法2:對圖紙有要求重量的,使用精度為0.1g的的天平稱進行稱重。
來源:制冷突圍
