關于制冷空調銅管的研究,具體有哪些分類,銅管出現的常見問題等進行探討

發布時間:2021-07-13點擊:2182

銅管在制冷空調中至關重要,影響著空調的整體使用效果。今天,我們就來探討下制冷空調銅管的性能、類別以及常見問題。空調銅管有哪些?

空調銅管大致可以分為普通空調銅管和脫脂空調銅管普通空調:厚度一般是2分、3分管0.5mm厚,4分0.6mm厚,5分和6分0.7mm厚;主要用于R22,壓力是控制在0.98MPa。

脫脂空調銅管:又被叫做“去油空調銅管”,有2分、3分管是0.8mm厚,4分、5分、6分是1.0mm厚。主要用于R410等新冷媒,壓力控制在1.8MPa。

一、空調銅管材料的具體分類

1)無氧銅:包括高純無氧銅(TU0、TU1、TU2)和磷脫氧銅(TUP、TP1、TP2等),特點是氧含量極少,在脫氧銅中還殘留少量的脫氧劑;

2)有氧銅:主要有普通純銅(T1、T2、T3等)和韌,特點是氧含量較高;

3)特種銅:有砷銅、銀、碲銅等,特點是分別加入了不同的微量合金元素,以達到提升材料綜合性能的目的。

銅管和熱交換器的耐壓性和爆破壓力

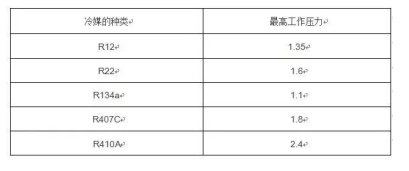

1.常用冷媒標準工況下的工作壓力

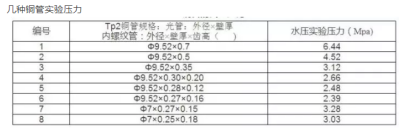

2.銅管的工作壓力

無損檢測的方法:渦流檢測、水壓試驗、氣壓試驗。

水壓試驗計算公式:P=2st/D-0.8t

P—試驗用水的靜壓力Mpa

t—管材壁厚,mm

D—管材外徑,mm

s—材料的允許應力,Mpa

Tp2銅管允許應力規定為s=41.2Mpa(6000psi)

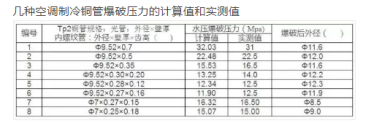

3.銅管的爆破壓力

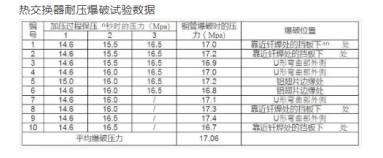

4.熱交換器的工作壓力和爆破壓力


5.影響熱交換器爆破壓力的諸因素

1)爆破壓力提高的因素:彎管、脹管冷作硬化;包裹鋁翅片加強。

2)爆破壓力降低的因素:釬焊熱影響;釬焊接頭裝配不良。

二、銅管在空調機生產中的常見問題

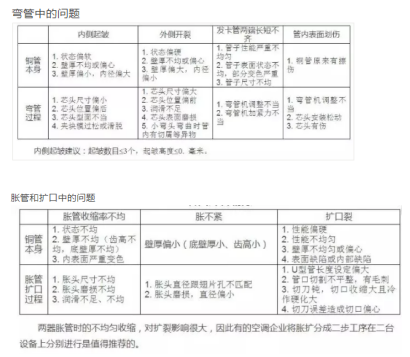

1.熱交換器制造中銅管容易發生的問題


2.空調機或熱交換器中銅管的泄漏問題

1)銅管本身問題

a、嚴重的劃傷。

b、銅管有大塊夾雜物、非金屬夾渣、金屬夾雜物或壓入物。

c、氧含量高在還原性氣氛下加熱產生氫脆性。見下圖。



2)銅管在加工中造成的缺陷

1)大U型管彎頭處彎管微裂紋

2)加工中尖銳硬物刺傷銅管

3)銅管釬焊時造成的缺陷

a、虛焊

b、溶蝕穿孔

c、銅管過燒穿孔圖

d、銅管上的鋁翅片被火焰熔化使銅管,形成環形開裂

4)裝配應力+震動應力造成與壓縮機相連的連接管產生疲勞裂紋

5)裝配應力+堿性氣氛(主要是氨氣)環境下保管或工作造成應力腐蝕裂紋

6)冰箱銅管的腐蝕泄漏

7)蟻穴腐蝕孔洞泄漏

三、銅管釬焊問題

1.影響釬焊過程的主要因素

1)釬料和母材之間相互作用的影響。

2)釬焊加熱溫度的影響。

3)兩被釬焊零件之間間隙大小的影響:毛細高度和間隙寬度成反比,液體釬料中溶解母材多,偏離共晶點,使流動性變差。

4)液體釬焊流動性的影響。

5)被釬焊金屬表面氧化物的影響。

6)釬劑的影響。

7)表面活性物質的影響。

2.熱交換器釬焊時容易出現的問題

(1)釬料在焊縫間隙中未填滿







來源:制冷百科
