好文欣賞,有關壓延銅箔的現狀及其發展趨勢
發布時間:2021-07-05點擊:2063
摘要:介紹了壓延銅箔的特點及現狀,并根據壓延銅箔的特點簡要分析了其發展趨勢。
關鍵詞:壓延銅箔;現狀;發展趨勢 中圖分類號:TG339文獻標識碼:A
前言
銅箔是制作印制電路板(PCB)、覆銅板(CCL)和鋰離子電池不可缺少的主要原材料。工業用銅箔,根據其制造工藝可分為壓延銅箔和電解銅箔兩大類。
電解銅箔是利用電化學原理通過銅電解而制成的,制成生箔的內部組織結構為垂直針狀結晶構造,其生產成本相對較低。壓延銅箔是利用塑性加工原理,通過對銅錠的反復軋制-退火工藝而成的,其內部組織結構為片狀結晶組織,壓延銅箔產品的延展性較好?,F(xiàn)階段,在剛性電路板的生產中主要采用電解銅箔,而壓延銅箔主要用于撓性和高頻電路板中。
1.壓延銅箔的特點
壓延銅箔與電解銅箔相比具有以下特點。
1.1生產工藝流程復雜、生產成本高
壓延銅箔的生產工藝流程(陰極銅熔煉-鑄造-加熱-熱軋-銑面-冷粗軋-退火-酸洗-冷精軋-退火-剪切-箔軋-表面處理-剪切)比電解銅箔的生產工藝流程(溶銅-電解制箔-表面處理-剪切)復雜得多,影響壓延銅箔的產品質量及成品率的因素較多,因而壓延銅箔的生產難度大、生產成本較高。
1.2銅箔的厚度及寬度受到***
壓延銅箔由銅錠經反復軋制而成,受其加工方式,特別是銅箔軋制技術的局限,其厚度及寬度受到一定的制約。目前商品化生產的壓延銅箔,其極限厚度在6μm以上、極限寬度在800mm以下。1.3純度高、柔韌性高、表面粗糙度低
由于壓延銅箔與電解銅箔的制造方式不同,壓延銅箔的純度可達99.9%,比電解銅箔的99.8%要高。

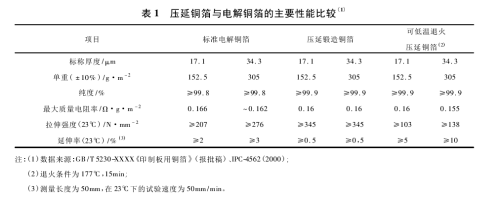

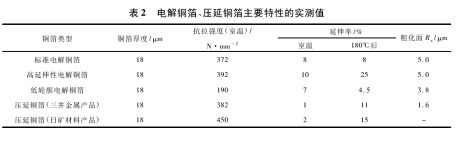

壓延銅箔的片狀結晶組織結構與電解銅箔的垂直針狀結晶狀態相比,相同規格下普通壓延銅箔的耐彎折次數是標準電解銅箔的2倍以上;且由于電解銅箔的毛面粗糙度與光面粗糙度相差較大,不同的彎折方向,標準電解銅箔耐撓曲性能差別也較大,而壓延銅箔則差別較小。壓延銅箔的生產方式?jīng)Q定了其表面具有均一的平滑性。一般來說,壓延銅箔生箔其表面粗糙度(Rz)可達1μm,是標準電解銅箔生箔的表面粗糙度的五分之一。由于電荷的集膚效應,在高頻電荷傳輸過程中,粗糙度小的壓延銅箔其電性能遠優于粗糙度較大的電解銅箔。壓延銅箔與電解銅箔的主要性能比較見表1。表2是電解銅箔、壓延銅箔主要特性的實測值。
1.4提高性能及開發新產品的手段靈活
電解銅箔是利用通過銅電解而生成的,如果要提高電解銅箔生箔性能或開發新產品,只能通過調整電解銅箔電解工藝的條件來實現。而壓延銅箔是在傳統帶坯的基礎上,通過反復的軋制-退火工藝而制成的,可以通過帶坯材料的微合金化、控制銅箔的加工率、調整退火規程等多手段配合,得到高強度、高撓曲性、高延伸率及高軟化溫度等不同性能要求的壓延銅箔。
2.壓延銅箔的現狀及發展趨勢

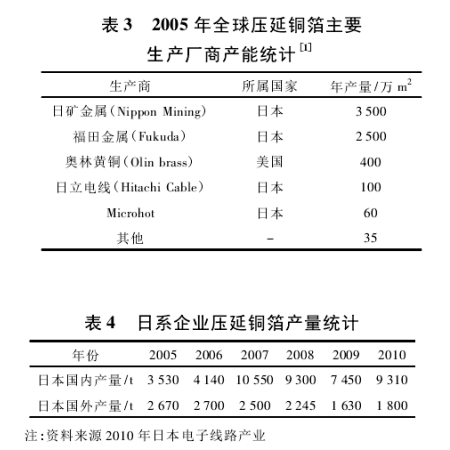

目前,全球壓延銅箔90%以上的產能掌握在日本生產商手中,見表3;且日本生產商80%以上的產能集中在日本本土,見表4。由于壓延銅箔的產能過于集中,且生產成本較高,其產量及價格不確定性較大。為降低成本及規避原料供應風險,目前大多數印刷電路板、鋰電池等行業不得不用電解銅箔替代壓延銅箔,并推動了電解銅箔生產商對高延展性電解銅箔及低輪廓電解銅箔等特殊電解銅箔的開發熱潮。但受其制造方法的***,其撓曲性、表面粗糙度等性能仍無法與壓延銅箔相比擬。
因為壓延銅箔的成本較高,現階段壓延銅箔主要用于對箔材撓曲性及表面粗糙度要求較高的撓性電路板行業、高性能鋰電子電池及部分需進行高頻信號傳輸?shù)?/span>PCB行業中,壓延銅箔的需求量變化和發展與這幾個行業的發展息息相關。撓性電路板是以聚脂薄膜或聚酰亞胺為基材,通過蝕刻,在銅箔上形成線路而制成的一種具有高可靠性、高撓曲性的印刷電路。此種電路板具有配線密度高、厚度薄、重量輕、配線空間***少、可折疊、靈活度高、在三維空間任意移動和伸縮,從而達到元器件裝配和導線連接的一體化等特點,其特點與電子產品向輕、薄、小型化的發展方向相符合。
隨著電子產品向輕、薄、小型化方向發展,要求電子設備越來越復雜,需要的零件越來越多,對印刷電路的零件互連安裝的密度要求越來越高,印刷電路板上電路元件的接點距離隨之縮小,這就需要應用高密度布線及微孔技術來達到目標。銅箔厚度越薄,越容易避免微細電路因“側蝕”而產生短路和實現微小孔徑鉆孔,從而保證印刷電路板的高可靠性。
鋰電子電池與其他高性能電池相比,其具有比能量高、無記憶效應、循環壽命長、無污染、體積小和重量輕等優點,已成為便攜電子產品用電源的***對象。壓延銅箔因其表面粗糙度低、熱處理后延展性好等適應電池制作工藝的優點,在高性能鋰電池行業(特別是在卷繞式電池)的應用正在逐步擴大。在高頻信號傳輸中,由于“集膚效應”作用,印刷電路基板上的信號會聚積在導體表面,因此銅箔作為印刷電路板基板導電層的重要部分,其表面粗糙度對信號傳送損失的影響十分重要(高頻率的情況下,表面粗糙度越高,信號傳送損失就越大)。為減少高頻信號的傳送損失,需要采用低輪廓(Rz:2.7~3.3μm)或平滑面銅箔(Rz:≤1.7μm)。為適應信息網絡技術的高速發展,對電子產品處理信息的速度及效率越來越高的要求,銅箔表面低輪廓化是提高印刷電路基板傳輸信號速度、降低在傳輸高速信號時信號的損失、衰減的關鍵手段。
近年來,為適應電子產品的發展需求,新型壓延銅箔材料的開發取得了一定的進步。如:通過改變壓延加工條件而制造出超低粗糙表面壓延銅箔,其表面粗糙度(Rz)可達0.4μm,更加適合高頻信號的傳輸;通過不同壓延加工條件與退火相結合而制造出呈立方體狀再結晶組織的壓延銅箔,經測試,其耐撓曲性能為一般壓延銅4倍以上,制成的柔性電路板的撓曲可靠性更高;通過對壓延銅箔進行微合金化處理,以提高銅箔機械強度及彈性來適應不同撓性覆銅板的制造工藝及要求。
3.結論
(1)純度高、柔韌性高、表面粗糙度低、提高產品性能或開發新產品的手段靈活等是壓延銅箔的主要特點。
(2)生產工藝流程復雜、生產成本高、產能集中度過高是***壓延銅箔發展的主要因素;降低生產成本、打破產業壟斷是提升壓延銅箔市場競爭力的關鍵手段。
(3)電子產品便攜化、高頻信號傳輸?shù)陌l(fā)展及廣泛應用、高密度互連電子安裝技術的要求、鋰電池行業的高速發展,決定了壓延銅箔今后將進一步成為電解銅箔的有力競爭對手。
來源:中國知網 作者:趙京松
