深度解析,汽車高壓電池包內的軟銅排應用和設計,涉及硬銅排、軟銅排、FlatWire銅排等

發布時間:2021-03-04點擊:4787

一、行業現狀

目前的銅排市場上,主要包含以下幾種產品:

?硬銅排,通常使用在在緊湊型電池組空間內,充當導體其絕緣有熱縮管/模內注塑浸塑等

?軟銅排,多層薄銅箔疊層,具有高柔軟性可提供各種彎曲、扭曲和折疊形狀,以適應所需的空間,且可更換絕緣滿足各種溫度或絕緣要求。在目前的應用場景里應用廣泛。

?FlatWire銅排,用于連接HEV、EV和ESS行業中的單個蓄電池單元和電氣部件,適用于混合動力電動汽車、電動汽車和ESS的充電電池,也可作為主電源和配電設備之間的傳統母線(模具)連接的替代方案。

二、現狀應用

作為一種更適合目前行業發展需求的電池包內部連接解決方案,軟銅排得到了越來越多的應用。軟銅排是一種帶有柔軟性的通電用BUSBAR(累加可通電的薄銅板),在電池包內部結構設計過程中,可根據需要的形象進行折彎,實現布局***適化,同時,也可根據使用環境(溫度,絕緣要求電壓等)條件變更絕緣材質,產品頂端與組裝面形象吻合,無需附加連接部品。

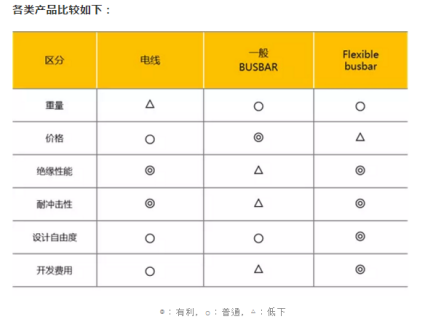

在產品開發過程中,需要的ToolingCost較低,可應用于類似電池包等狹窄空間(提供***適布局),因為帶有一定的柔軟性,便于組裝,相對一般的BUSBAR,可容許公差可以較大。

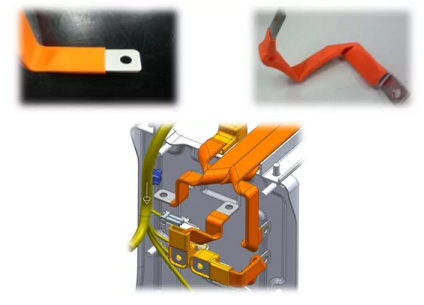

下圖為使用軟銅排的在狹小空間布置實例:



二、軟銅排設計

-FlexibleBusbar 滿足顧客式樣方案

1. 根據顧客電流式樣,選定導體面積(根據空間布局選定導體的寬和高)

2. 考慮Flexiblebusbar經過的區間的周邊環境及F/B的固定部位,設計路徑.

3. 根據LS電纜FlexibleBusbarSpec,進行信賴性test

-對FlexibleBusbar構成的定義

1. FleibleBusbar:累加薄銅板滿足導體面積,套絕緣護套后跟具需要的布局進行折彎而制作出來的產品

2. 導體:通過累加薄銅板,形成可通電的busbar形狀[材質:銅]

3. 絕緣護套:為保證產品絕緣性能的護套[TPE]

4. MicaTape:需確保耐火性時使用的絕緣膠帶其中含有軟質mica(Optional).

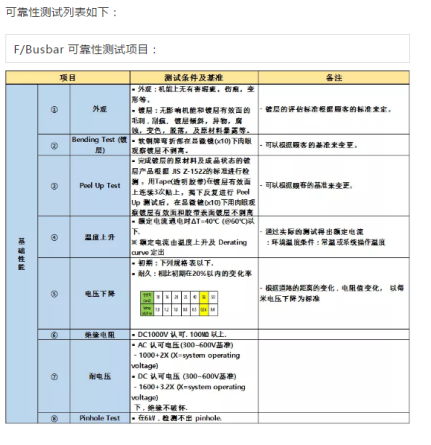

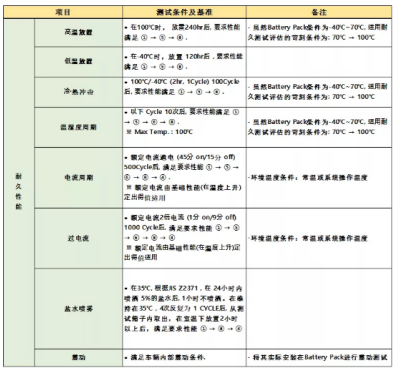

-FlexibleBusbar構成材質1)導體(薄板): 材質:銅鍍層:Sn0.5~1.0?  厚度:0.25mm±0.022)絕緣護套:TPE3)MicaTape:厚度為0.15mm,含有MICA成分的Tape.-可靠性測試。



一個成熟的軟銅排的產品都需經過上述的設計和試驗確認。

來源:線束中國 作者:中線學社
