深度解讀,新能源PACK銅排的理論計算及仿真分析

發布時間:2021-01-19點擊:2538

在新能源電池pack中,我們經常會考慮利用銅排承載正負動力電流的輸入或輸出,而銅排的設計根本都是圍繞著滿足PACK的的能量輸入及輸出的前期下進行的。

在初中物理,我們就學習過歐姆定律,從這點來看,任何的導線在承載電流的時候,必然面臨著導體本身的電阻與電流相互影響導致的溫度問題,溫度可能會很高,幾百℃,但是在這樣的高溫環境中,整個系統的絕緣、耐溫等設計都能滿足需求嗎?能夠正常工作嗎?答應肯定是不行的,因?yàn)橄到y(tǒng)的所有材料都選用高溫材料,那是不現實的,即便設計出來了,也是高成本的,不符合市場的規律。

既然如此,那么我們的銅排的設計,首先要搞定清楚的***個問題是,整個動力的載流大小。在PACK的充放電的參數中,有兩個參數是我們必須考慮的,***個是持續充放電的***大電流,第二個參數是充放電的峰值電流大小及持續時間。

這個問題顯而易見,我們?cè)O(shè)計肯定是要滿足上訴的功能參數進行設計計算的,但是不是滿足了這兩個參數我們就可以放心大膽的說搞定了,我們還需要進一步思考的是滿足這個功能參數下,周圍環境是怎么樣的,相互之間有沒有影響。

接下來,舉個簡單的例子,為大家進行概念性的介紹。

假設我們的電池包持續充放電的電流***大為200A,峰值電流為600A,15s。

根據GB7251.111中的推薦表格,截面積95mm2,額定載流為200-225A,參考這個標準,銅排的截面積需大于95mm2,故銅排設計為40*2.5,即100mm2。由額定的電流情況選定的銅排規格,我們?cè)偃ヲ?yàn)證峰值電流的情況:

根據GB3906-1991,附錄F中公式:S=I/a(t/△θ)1/2來確定母線的***小截面。S=I/a*√(t/△θ)=600/13*√15/180=13.3mm2

I是額定短時耐受電流;a是材質系數,銅為 13,鋁為8.5

t是額定短路持續時間;△θ是溫升(K

上訴的計算,我們可以得出結論,在額定電流滿足的情況下,峰值電流是完全可以滿足要求的。

到這一步,應該是可以結尾了,這些理論計算,看上去很充分,但是還是不踏實,因?yàn)椴恢涝趯?shí)際的溫度情況是怎么樣?是否是我們想要的結果,不得而知。要想知道,一種是做試驗,另外一種便是仿真。下面我們還是進行一個初步的仿真分析。

我們把銅排的規格長寬厚,分別定為250*40*2.5mm)。

由公式RρL/S ,我們計算銅排的電阻R=1.75×10-8X0.25/100X10-6=0.00004375Ω;由額定電流200A,計算損耗功率P=I2R=1.75W。

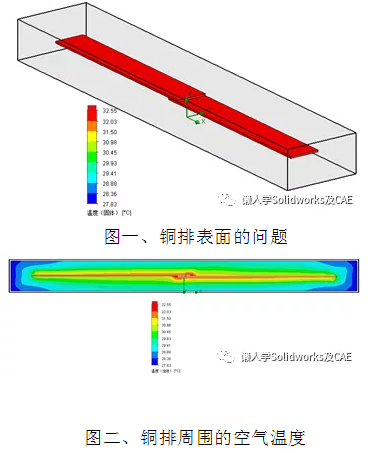

利用流體仿真軟件,我們將額定電流下的功率,輸入到仿真軟件中,其中流體為靜止封閉的25℃的空氣,我們得到銅排表面的溫度約32.55℃,如下圖一;此外周圍的空氣受到輻射,溫度將升高,如下圖二。通過銅排本身的溫度及周圍的輻射溫度,我們可以進一步分析周圍器件的影響。假如在銅排附近安裝有對溫度敏感的器件,這個時候我們就得進一步分析其位置是否合適。

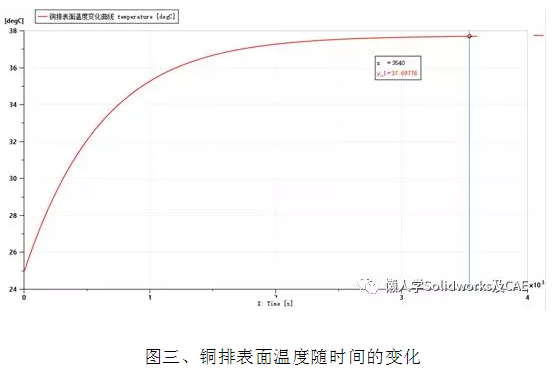

通過流體的三維仿真后,再進行一次系統參數仿真,我們得到下面曲線。


從變化的曲線,和流體分析進行對比,一個溫度是32.55℃,后一個是37.69℃。不同軟件間的分析及邊界,可能導致溫度有一定的誤差,這個誤差我們是可以不考慮的,因?yàn)檫@個是仿真的結果,這個結果是需要與試驗進行相互對比驗證的,從而達到理論與實際結合,通過一次試驗矯正仿真的模型,達到后續類似的案例的推廣,從而降低試驗成本及周期,當然其他的經濟效益就不多說,不是本文主要的研究方向。

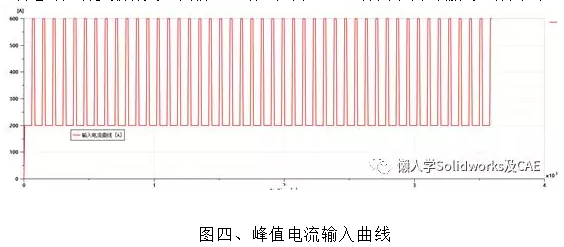

上文講了額定電流下,銅排的表面的溫度變化,還沒說峰值電流仿真的事情。上訴峰值電流的邊界條件為600A,15S,這個其實不完全,缺少一個間隔時間,這個間隔時間與PACK放電的控制參數有關,我們這里姑且定為1min。得到下面的輸入邊界曲線。


在系統參數仿真里面,我按照這個參數進行設置,得到如下的銅排表面的溫度變化曲線。


根據峰值電流沖擊得到的銅排表面的溫度曲線,我們知道表面溫度變化的大概趨勢,溫度平衡的***大溫度為59.1℃。這個結果與前面峰值電流計算的截面積看上去差距很大。那是因?yàn)檫吔巛斎氩灰恢?,我們?shí)際上峰值電流是在工況里面出現的,我們更多應該是根據極限工況進行分析設計,滿足峰值及額定電流的情況下,更多應該是考慮工況下的累積溫度的影響。

關于銅排的設計分析,已經到尾端。簡單說一下,銅排的設計關于搭接接觸電阻已經被忽略,這個問題還是有點復雜,后續有機會再分享。還有,***重要的就是,PACK里面的溫度設計分析是很重要的,長期的高溫環境對部分器件及電芯的壽命影響較大,所以設計對溫度的分析應該謹慎。

來源:懶人的奮斗你不懂公眾號
