銅是與人類關(guān)系非常密切的有色金屬，它的導(dǎo)電能力僅次于貴金屬銀，作為電和熱的良導(dǎo)體而被應(yīng)用于大多數(shù)導(dǎo)電領(lǐng)域。但純銅的質(zhì)地較軟，強(qiáng)度較低，不適合用于電氣電子工業(yè)某些工況條件下，因此應(yīng)用上常被制備成高性能銅合金，以提高強(qiáng)度和耐蝕性。

不過(guò)隨著經(jīng)濟(jì)發(fā)展，現(xiàn)代工業(yè)對(duì)銅合金的綜合性能提出了更高的要求，因此開發(fā)出更高強(qiáng)度、更高傳導(dǎo)性能的銅合金成為了研究重點(diǎn)。但通常來(lái)講，銅合金的強(qiáng)度和導(dǎo)電性是不能兼顧的，要提高導(dǎo)電性就必然要犧牲強(qiáng)度。要想同時(shí)滿足這兩點(diǎn)，目前商業(yè)應(yīng)用上可采用復(fù)合材料法來(lái)實(shí)現(xiàn)。

01復(fù)合材料法

在眾多強(qiáng)化銅合金的優(yōu)化方法中，復(fù)合材料法是重點(diǎn)發(fā)展方法。具體是將復(fù)合顆粒、各種纖維或晶須等第二相作為增強(qiáng)相，加入到銅基體中，并使其均勻分布，憑借加強(qiáng)強(qiáng)化相自身強(qiáng)度來(lái)提高材料整體強(qiáng)度。

雖然彌散分布的強(qiáng)化相粒子會(huì)對(duì)電子的散射產(chǎn)生一定的影響，從而影響材料的導(dǎo)電性，但是相比較于固溶原子對(duì)導(dǎo)電性的影響要小得多。因此復(fù)合材料法制備的銅基復(fù)合材料可以同時(shí)具備高的導(dǎo)電性和高強(qiáng)度。另外，復(fù)合材料法還可以根據(jù)實(shí)際工況需求，選用適當(dāng)?shù)脑鰪?qiáng)相來(lái)提高材料的性能，同時(shí)兼顧材料的導(dǎo)電性和強(qiáng)度，獲得***優(yōu)配合效果，可分為彌散強(qiáng)化及纖維強(qiáng)化兩種方式。

其中，彌散強(qiáng)化銅基復(fù)合材料其實(shí)就是通過(guò)原位復(fù)合或非原位復(fù)合的方法，向基體中引入高硬度、高熔點(diǎn)、熱穩(wěn)定性好的氧化物、硼化物、碳化物等陶瓷顆粒來(lái)強(qiáng)化銅基體。通過(guò)特定的制備工藝，可獲得彌散分布的納米級(jí)增強(qiáng)相顆粒，它們熱穩(wěn)定性良好，在接近銅的熔點(diǎn)時(shí)也不會(huì)溶解或粗化，因此能有效地提高銅合金的室溫強(qiáng)度，耐磨性和耐腐蝕性。

正因?yàn)檫@一系列***的性能，使得彌散強(qiáng)化銅基復(fù)合材料在計(jì)算機(jī)引線框架，連鑄機(jī)結(jié)晶器，電陽(yáng)阻焊電極，高速電車的架空導(dǎo)線，大推力航天發(fā)動(dòng)機(jī)內(nèi)襯等高端技術(shù)領(lǐng)域有著廣泛地應(yīng)用，成為高強(qiáng)高導(dǎo)銅合金（或銅基復(fù)合材料）領(lǐng)域的研究熱點(diǎn)。

02選用氧化釔的理由

稀土元素對(duì)銅基材料的強(qiáng)化其實(shí)有著很重要的意義。它們的化學(xué)性質(zhì)都較為活潑，金屬性極強(qiáng)，可以同一切元素發(fā)生反應(yīng)、相互作用（惰性氣體除外），極易與氧、氮、硫化合生成化合物，作為添加劑已被廣泛應(yīng)用于工業(yè)生產(chǎn)中。

但是稀土元素是無(wú)法和Cu形成間隙或置換固溶體的，如此說(shuō)來(lái)稀土元素很難溶于銅，固溶度小，為其他元素首先與稀土元素發(fā)生反應(yīng)提供了條件，生成稀土化合物。因此，稀土元素在銅及其合金中可以起到兩方面的作用：①凈化作用，可以用于脫氧、脫硫，去除鉛、秘等雜質(zhì)；②微合金化及變質(zhì)作用，稀土微溶于銅中，并與其它元素反應(yīng)生成高熔點(diǎn)化合物。

目前，彌散強(qiáng)化的典型材料是Cu-Al₂O₃復(fù)合材料，Al₂O₃陶瓷顆粒的熱穩(wěn)定性好，因此高溫下顆粒的強(qiáng)化效果不會(huì)完全消失。但這類材料的彌散相含量有限，因此其強(qiáng)化效果不如沉淀強(qiáng)化銅合金。而氧化釔（Y₂O₃）與其它陶瓷顆粒一樣在高溫下穩(wěn)定，不會(huì)溶解或分解；Y₂O₃的晶體結(jié)構(gòu)與Al₂O₃不同，為類螢石結(jié)構(gòu)，在合適的制備條件下能與基體形成共格界面，這為切割強(qiáng)化機(jī)制提供可能；Y元素在Cu中固溶度和擴(kuò)散速率非常低，這阻礙了原位生成氧化物顆粒時(shí)的團(tuán)聚和粗化，有利于形成納米級(jí)Y₂O₃顆粒，因此Y₂O₃有可能成為彌散強(qiáng)化銅基復(fù)合材料***合適的強(qiáng)化相。

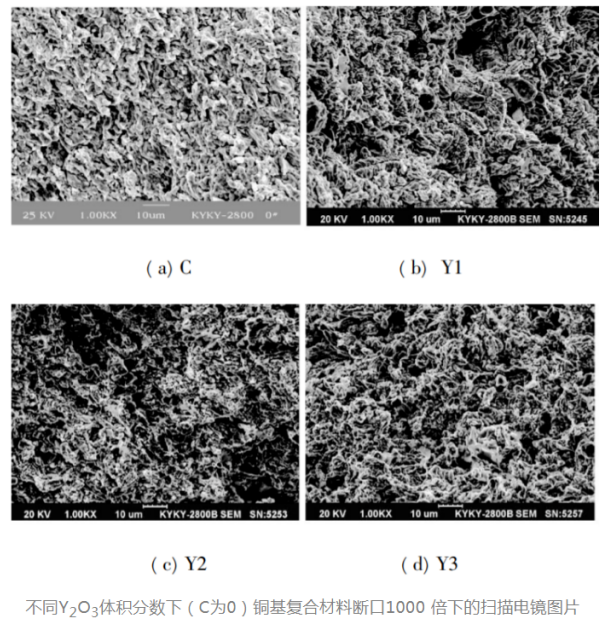

不過(guò)，也正是因?yàn)?/span>Y在Cu中的固溶度小，Y₂O₃彌散強(qiáng)化銅基復(fù)合材料的成分設(shè)計(jì)變得困難，對(duì)此科學(xué)家也做了很多研究。如雷源源等采取熱壓工藝，添加體積分?jǐn)?shù)分別是5%、10%、15%、20%的Y₂O₃制備Y₂O₃顆粒增強(qiáng)銅基復(fù)合材料。觀察其微觀組織發(fā)現(xiàn)，Y₂O₃顆粒與基體結(jié)合得很致密，由于Y₂O₃顆粒很小，呈類圓形狀，它們之間基本上無(wú)裂隙存在。隨著Y₂O₃含量的增加，該系列銅基復(fù)合材料的多孔率下降，顯微硬度值上升幅度較大，強(qiáng)化效果較好，耐腐蝕性也得到提高。

03進(jìn)階玩法

如果Y₂O₃對(duì)銅合金性能的增強(qiáng)還不能讓你滿意，其實(shí)它還有進(jìn)階玩法。去年年底，日本東北大學(xué)針對(duì)核融合爐的散熱裝置用途，在既有氧化釔分散強(qiáng)化銅合金的基礎(chǔ)上開發(fā)了一項(xiàng)高強(qiáng)度且具有高傳導(dǎo)性的銅合金。

通過(guò)在氧化釔彌散強(qiáng)化銅合金（Cu-1Y₂O₃）中添加0.81%的鋯粉，以及利用高能水冷球磨與放電等離子體燒結(jié)技術(shù)，研究團(tuán)隊(duì)成功制備出鋯釔復(fù)合氧化物顆粒彌散強(qiáng)化銅合金（Cu-1Y₂O₃-0.81Zr）。晶粒內(nèi)部與晶界處形成高密度的fcc結(jié)構(gòu)Y₂Zr₂O₇復(fù)合氧化物，并且均勻分散在銅基體中，可使Cu-1Y₂O₃-0.81Zr合金維氏硬度較Cu-1Y₂O₃提高1.5倍，達(dá)到243HV；室溫屈服應(yīng)力約為700MPa。

來(lái)源：粉體圈
