摘要:采用熔鑄復合法制備了高鉛青銅CuPb15Sn7/45鋼雙金屬層狀復合材料,研究了加熱條件和冷卻速率等工藝參數對銅鋼復合界面和組織性能的影響規律。結果表明,當裝爐溫度為900℃,保溫溫度為1 015℃,保溫時間為5 min并采用氮氣冷卻時,銅鋼界面具有優異的冶金結合性能,界面拉伸斷裂強度達到200 MPa;銅合金區鉛顆粒分布較均勻,鉛元素燒損量低于1%;鋼基體的組織和晶粒尺寸分布合理,表現出優異的熔鑄復合效果。
隨著對工程材料綜合性能的要求越來越高,采用單一金屬材料制造的零部件越來越難以滿足其全方位性能需求。加之貴金屬資源逐漸稀缺,使得雙金屬層狀復合材料逐漸得到工業推廣和應用。層狀金屬復合材料在保持各層金屬原有特性的基礎上,整體性能得到顯著提高,其制備工藝也越來越受到重視。
高鉛青銅具有良好的導熱性、耐磨性、耐沖擊性和抗咬合性,廣泛用于制造柱塞泵缸體等液壓零部件。同時,由于銅和鐵的晶格類型、晶格常數和外電子原子數非常接近,具有良好的復合冶金相容性。以鋼為基體層、高鉛青銅為復合層制備的銅鋼雙金屬層狀復合材料兼具兩種材料的優異性能。目前,制備銅鋼雙金屬層狀復合材料的常用方法包括爆炸復合法、軋制復合法、擴散復合法、離心鑄造法、熔鑄法和粉末燒結法等。其中,爆炸復合法、軋制復合法主要用于制備雙金屬層狀板材;擴散復合法制備周期長,長時間保溫易造成嚴重的鉛元素氧化燒損,成本也較高;離心鑄造法易導致鉛元素宏觀偏析;粉末冶金法涉及工序多,制備周期長,成本高。
而兩種材料同時加熱的熔鑄復合法,在制備銅鋼雙金屬層狀復合材料方面具備明顯的技術和成本優勢,本文將通過熔鑄復合試驗研究具體工藝參數對銅鋼雙金屬材料組織性能的影響規律,為制訂合理的銅鋼雙金屬熔鑄復合方案提供理論依據。
1 試驗方案
1.1 試驗材料

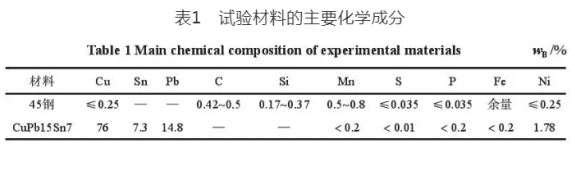

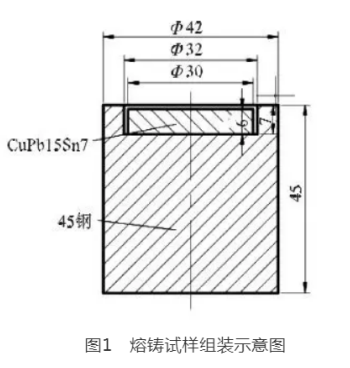

試驗采用的材料包括高鉛青銅CuPb15Sn7和45鋼,兩種材料的化學成分如表1所示。試驗前,將45鋼加工成Φ42 mm×45 mm的圓柱體,并在一端加工出Φ32 mm×7 mm的凹槽,將銅合金加工成Φ30 mm×6 mm的圓片。機加工后,需要經過砂紙打磨、堿洗、酸洗、80℃飽和硼砂水浸泡等表面處理工藝,并按照圖1所示組裝后進行熔鑄試驗。
1.2 試驗步驟
采用共同加熱熔鑄復合工藝制備高鉛青銅/45鋼雙金屬復合材料。熔鑄試驗在型號為SG-XQL1400的電阻加熱爐中進行,試驗過程中爐膛內通入高純氮氣作為保護氣體。當爐膛內溫度升至900℃時,將組裝好的試樣放入爐膛,隨爐加熱至保溫溫度并保溫一段時間,取出試樣后通過一定的冷卻方式制備出銅鋼復合試樣。
熔鑄試驗中主要控制保溫溫度、保溫時間和冷卻方式三個工藝參數,以研究各工藝參數對高鉛青銅/45鋼的組織和性能作用規律,特別是界面復合效果和銅合金中鉛元素的分布狀態。其中,保溫溫度分別設為1 000℃、1 015℃和1 030℃,保溫時間設為0、5 min和10 min,冷卻方式分別采用爐外空冷、氮氣冷卻和水冷三種方式。
1.3 微觀組織觀察與性能測試

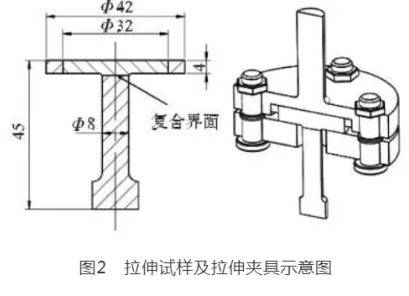

試驗后獲得的銅鋼雙金屬試樣,經機加工切取出金相試樣,采用3%的硝酸酒精溶液對45鋼基體進行腐蝕,采用型號為Axio Imager M 2m的光學顯微鏡觀察復合材料各區域的組織形貌以及鉛元素顆粒大小和分布狀態。采用型號為iCAP7600的光譜儀分析試驗前后銅合金中鉛元素的含量變化。通過單向拉伸試驗進行力學性能測試,以評估銅鋼復合試樣的界面結合效果。根據制備的銅鋼熔鑄試樣并參考金屬材料拉伸試驗國家標準GB/T 228.1—2010,設計的拉伸試樣尺寸和拉伸夾具如圖2所示。將拉伸試樣固定在夾具上,在型號為SANS CMT5305(MTS)的萬能試驗機上進行拉伸試驗,以測試復合材料界面結合強度。其中,拉伸速度設置為1 mm/min,試驗結束后根據試樣斷口直徑和載荷計算拉伸斷裂強度。
2 試驗結果與分析
2.1 顯微組織分析

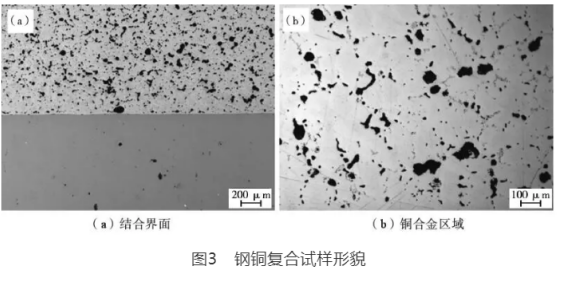

當裝爐溫度為900℃,保溫溫度為1 000℃,保溫時間為10 min時,制備得到的銅鋼熔鑄試樣,其結合界面和銅合金區域顯微形貌如圖3所示。從圖3a可以看出,與擴散法等復合工藝相比,由于熔鑄試驗保溫時間較短,在銅鋼結合界面處并未形成性能較差的元素過渡區。在熔鑄過程中,45鋼表面的齒狀間隙和凹坑形貌完全填充熔融的銅合金液體,在試樣冷卻后形成較好的冶金結合效果。研究表明,這種結合形貌能增加界面處結合面積,減小界面的相對滑移從而提高復合材料的結合強度。
從圖3b可以看出,熔鑄后銅合金區域鉛元素分布較為均勻,形態呈顆粒狀或條帶狀,鉛顆粒尺寸范圍為20~100μm。在熔鑄復合的銅合金凝固冷卻階段,Cu元素以樹枝晶凝固析出,Pb元素由于熔點低則填滿樹枝晶間隙,從而形成條帶狀的分布特征。
2.2 保溫條件對組織性能的影響

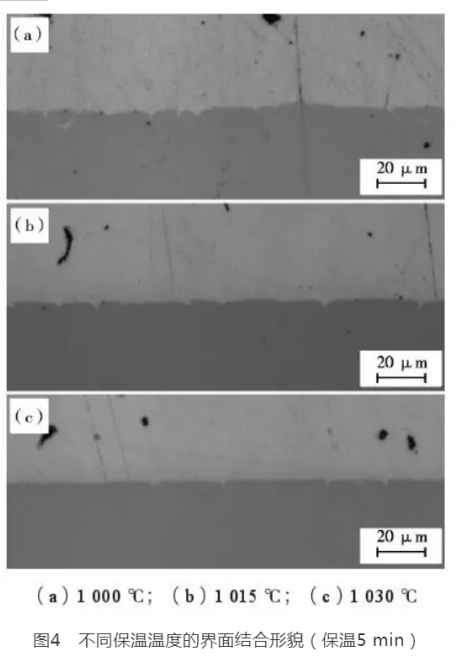

當裝爐溫度為900℃,保溫時間為5 min,冷卻方式為空冷時,不同保溫溫度條件制備得到的銅鋼熔鑄試樣界面結合形貌如圖4所示。由圖4可以看出,在不同的保溫溫度下,經過一定時間的保溫,銅合金均能完全熔化并與45鋼在界面處形成良好的冶金結合。由于采用的高鉛青銅理論液相線溫度為986℃,當銅合金溫度超過液相線溫度后,良好的導熱性促進銅合金快速熔化,熔融的銅合金液滲入45鋼表面的微小縫隙從而實現冶金結合。這表明采用共同加熱的熔鑄復合工藝,可以實現鋼銅界面獲得優異的冶金結合狀態。

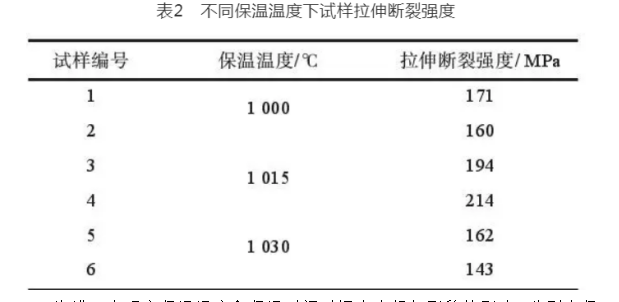

值得注意的是,圖4中三種界面結合形貌,其形成的冶金結合效果存在細微差別,這可從拉伸測試結果體現出來,三組試樣的拉伸斷裂強度如表2所示。綜合分析表2的測試結果,與保溫溫度1 015℃相比,當保溫溫度為1 000℃和1 030℃時,試樣界面拉伸斷裂強度均有一定程度降低。分析鋼銅界面結合狀態和形貌可以發現,冶金結合的形成首先需要銅合金完全熔化,當保溫溫度偏低時,較短的保溫時間無法保證銅合金完全熔化,由于過熱度低,其在界面形成的冶金結合并不牢固。隨著保溫溫度的升高,過熱度增加,銅合金完全熔化,有利于促進合金元素擴散并加強界面的冶金結合效果。但當保溫溫度過高時,由于鉛元素快速聚集長大,且鉛本身質地較脆硬,大尺寸的鉛顆粒在拉伸變形過程易在界面處發生分離而產生微孔洞,導致鉛顆粒在拉伸斷裂過程會優先斷裂脫落,進而造成拉伸斷裂強度的下降。

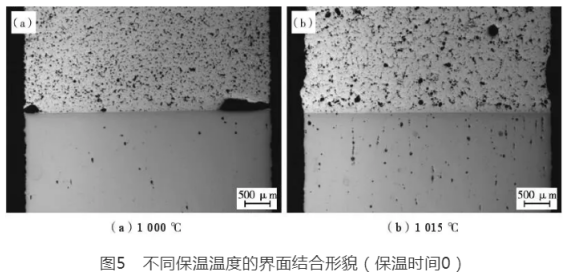

為進一步研究保溫溫度和保溫時間對銅合金組織形貌的影響,分別在保溫溫度1 000℃和1 015℃,保溫時間為0并空冷條件下制備了復合試樣,兩組試樣的界面結合形貌如圖5所示。其中,圖5a所示試樣中的銅合金未完全熔化,結合界面處存在明顯的孔洞形貌;而圖5b中的銅合金試樣完全熔化,界面完全冶金結合。結合前述不同保溫溫度下試樣均完全熔化的結果可以推斷,在1 000℃保溫0~5 min的過程恰好是銅合金逐步熔化的過程。然而,較低的保溫溫度和較短保溫時間意味著較低的過熱度和較短的傳熱時間,銅合金無法完全熔化,這導致界面處已熔化合金流失而形成細小孔洞缺陷。此時,銅鋼界面在宏觀尺寸仍能形成冶金結合,但拉伸斷裂強度偏低。當保溫溫度提高至1 015℃后,盡管在不同的保溫時間下均會形成冶金結合,但保溫時間過短也會造成類似的結合強度偏低現象。因此,只有在適當保溫溫度和保溫時間的綜合作用下,才能實現良好的界面冶金結合效果。

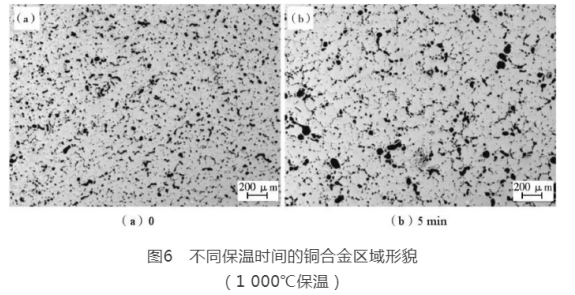

當保溫溫度為1 000℃,保溫時間分別為0和5 min并空冷而制備的銅鋼復合試樣,其銅合金區域的組織形貌如圖6所示。可以發現,相對于鉛顆粒尺寸較為細小均勻的6a試樣,6b試樣中存在較多大尺寸鉛顆粒,表現出明顯的鉛元素富集長大現象。前述試驗結果已經表明,在1 000℃保溫0~5 min的過程是銅合金逐步熔化過程。因此,在銅合金熔化過程,鉛元素由于熔點低會較早完成熔化,繼而快速聚集長大,而保溫時間的長短直接影響鉛元素的尺寸和分布狀態。在熔鑄復合工藝過程中,鉛元素的聚集長大是一個關鍵技術問題,這也是判斷熔鑄工藝參數是否合理的因素之一。

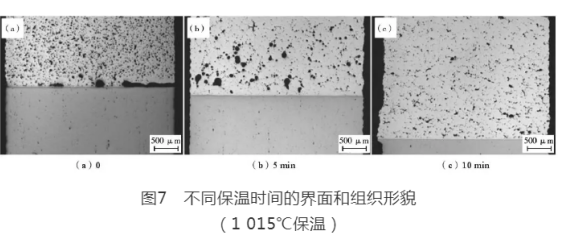

保溫時間的長短同樣影響銅合金完全熔化后的鉛元素尺寸和分布狀態,在1 015℃保溫不同時間并空冷制備了三組試樣,其組織形貌如圖7所示。其中,7a試樣未完全熔化,結合界面處存在較寬較長的孔洞間隙,鉛元素尺寸較為細小。7b試樣和7c試樣完全熔化,界面處均形成冶金結合。然而,7b試樣的銅合金區域存在較多大尺寸鉛顆粒,而7c試樣中的鉛顆粒尺寸相對較小,主要表現為條帶狀。三個試樣的ICP測試結果表明,7a、7b試樣的鉛元素含量與原材料相差不大,均為14.8%左右,而7c試樣的鉛元素含量僅為9%,氧化燒損了約40%。
根據上述試驗結果可以總結銅合金組織及鉛元素在熔鑄過程中的變化規律。***階段,在加熱至銅合金熔化前,由于鉛元素不溶于銅合金基體,也不與其他元素形成化合物,低熔點的鉛元素較早熔化,在固態銅合金的束縛和外界熱量的不斷輸入下,熔融的鉛元素處于較為活躍狀態。第二階段,在銅合金逐步熔化過程中,熔融的鉛元素快速聚集長大,并趨向于形成較大尺寸的鉛顆粒,但這一階段并未出現鉛元素燒損。第三階段,隨著保溫時間的延長,大尺寸的鉛顆粒開始出現燒損現象,并轉化為條帶狀和點狀分布形貌,其含量也由于燒損快速降低。
2.3 冷卻方式對組織性能的影響
與鋼材熱處理工藝相類似,冷卻速率對于采用熔鑄工藝制備的復合材料組織性能有顯著影響。當保溫溫度為1 015℃,保溫時間為5 min時,不同冷卻方式制備的銅鋼復合材料銅合金區域組織如圖8所示。可以看出,三組試樣的銅合金區域鉛元素分布均較為均勻。
宏觀來看,相比于8b和8c試樣,采用空冷方式制備的8a試樣鉛顆粒尺寸較小,更多呈現細小點狀分布。測試三組試樣的鉛元素含量發現,8a試樣的鉛元素含量為12%,較試驗前下降約20%,而8b和8c試樣的鉛元素含量均在14%以上。三個試樣從爐內取樣至冷卻到室溫所用時間不同,因此可以推斷,采用空冷方式,冷卻速率相對較低,意味著較長高溫階段停留時間,造成一定程度的鉛元素燒損,而采用氮氣冷卻及水冷方式,冷卻速率較大,能夠有效避免鉛原始的燒損。

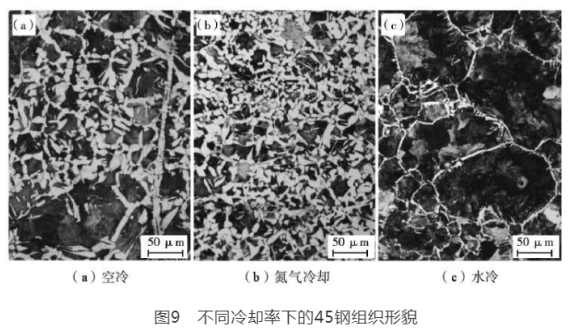

圖8中三組試樣的45鋼基體組織形貌,如圖9所示。采用空冷方式制備的試樣,其組織主要為珠光體和鐵素體,并含有少量魏氏體組織。采用氮氣冷卻的試樣主要為珠光體、鐵素體及少量奧氏體,晶粒大小與試驗前相近。采用水冷方式制備的試樣,由于取出溫度在1 000℃左右,水冷溫度在奧氏體單相區,***終水冷后為晶粒尺寸較大的奧氏體與馬氏體組織。
因此,對于以45鋼為基體、高鉛青銅合金為復合層制備的雙金屬層狀復合材料及其零件,在保證銅合金中鉛元素含量和尺寸的前提下,應將冷卻速率控制在適中水平,提高冷卻后鋼基體中珠光體和鐵素體的比例,從而保證冷卻后45鋼的晶粒尺寸和復合材料整體的力學性能。
2.4合理的熔鑄工藝參數
通過對銅鋼復合材料的顯微組織觀察和界面結合力學性能測試,分析了保溫條件和冷卻速率對復合材料界面結合情況和銅合金區域組織形貌的影響,根據上述結果和分析,對于本次試驗的銅鋼試樣尺寸,采用共同加熱熔鑄復合工藝制備銅鋼雙金屬復合材料的合理工藝參數為:當爐膛溫度為900℃時試樣裝爐,保溫溫度為1 015℃,保溫時間為5 min,試樣采用氮氣冷卻。采用合理的熔鑄復合工藝參數制備的銅鋼復合材料,銅合金基體鉛顆粒分布均勻,鉛元素含量為14.6%,燒損量低于1%。銅鋼結合界面的拉伸斷裂強度超過200 MPa,能夠保證優異的冶金結合效果。
3.結論
(1)當銅鋼試樣尺寸確定后,裝爐溫度、保溫溫度、保溫時間和冷卻方式是關鍵的熔鑄復合工藝參數,直接影響銅鋼復合材料的組織性能和界面冶金結合質量。對于本次銅鋼試樣,合理的熔鑄工藝參數為:裝爐溫度900℃,保溫溫度1 015℃,保溫時間5 min,冷卻方式為氮氣冷卻。
(2)采用合理的熔鑄工藝參數制備的銅鋼復合材料,銅合金基體鉛顆粒分布均勻,鉛元素含量為14.6%,燒損量低于1%;鋼基體的微觀組織和晶粒尺寸分布合理;銅鋼界面具有優異的冶金結合性能,界面的拉伸斷裂強度達到200MPa,表現出良好的熔鑄復合效果。
