關于電解銅箔制造工藝,從銅箔的分類、行業標準、生產流程以及質量外觀要求來講解
發布時間:2021-09-24點擊:7812
1.銅箔行業標準
世界上權威標準有:
美國ANSI/IPC 標準、歐州IEC標準、日本JIS標準
IPC-CF-150(1966.8) IPC-MF-150G(1999)
IEC-249-3A(1976)
JIS-C-6511(1992)JIS-C-6512 (1992)JIS-C-6513(1996)
GB/T-5230(1995)
2000年3月美國電子電路互聯與封裝協會(IPC)發布了“印制板用金屬箔” (IPC—4562)。IPC—4562標準是一部***規范銅箔品種、等級、性能的世界權威性標準。它具有世界先進性,它代替了原世界大多數銅箔廠家所執行的IPC—MF—150G標準。

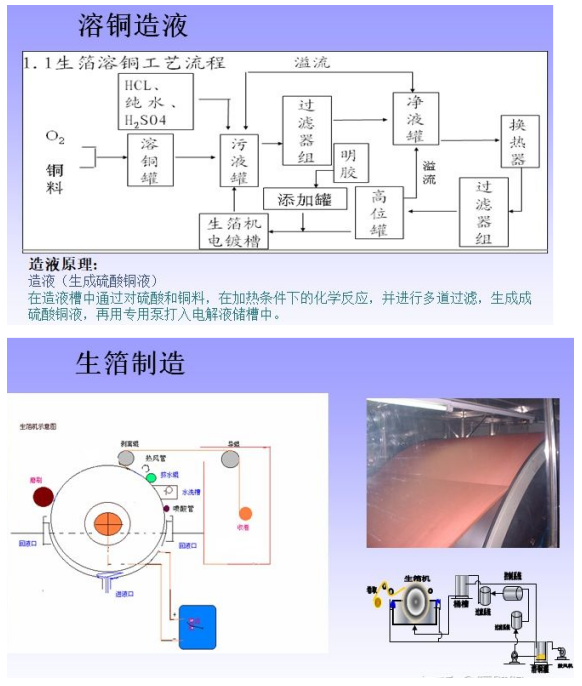

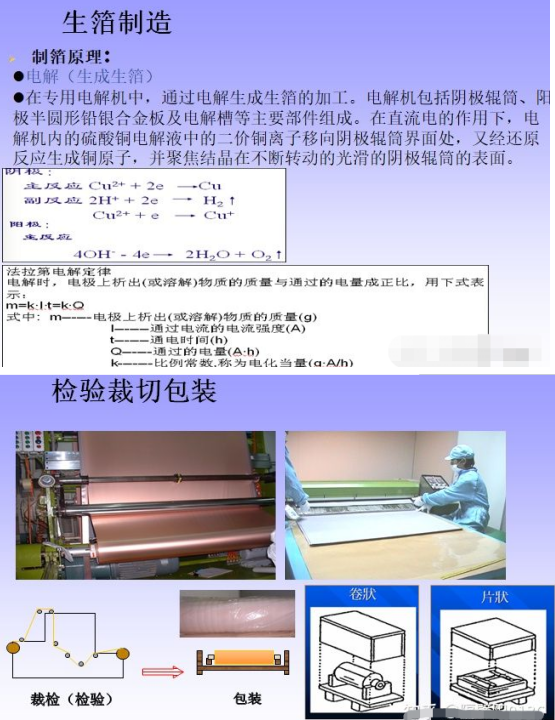

2.銅箔的分類
01.按照銅箔不同的制法,可分為壓延銅箔與電解銅箔兩大類。
IPC—4562按照其制造工藝的不同,規定了金屬箔的種類及代號:
E— 電解箔
W— 壓延箔
電解銅箔 electrodeposited copper foil(ED copper foil)指用電沉積制成的銅箔
壓延銅箔 rolled copper foil用輥軋法制成的銅箔,亦稱為鍛軋銅箔(wrought copper foil)
02.銅箔的分類
電解銅箔有以下種類:
雙面處理銅箔 double treated copper foil指對電解銅箔的粗糙面進行處理外,對光面也進行處理使之粗化。
高溫高延伸性銅箔
high temperature elongation electrodeposited copper foil(簡稱為HTE銅箔)在高溫(180℃)時保持有優異延伸率的銅箔,其中,35μm 和70μm厚度的銅箔高溫(180℃)下的延伸率應保持室溫時的延伸率的30% 以上,又稱為HD銅箔(high ductility copper foil)。

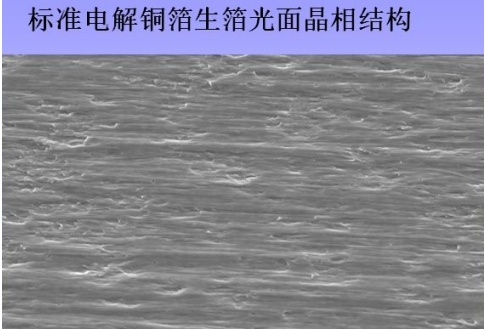

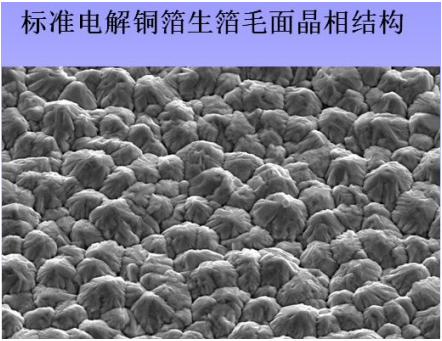

低輪廓銅箔
low profile copper foil,(簡稱LP)一般銅箔的原箔的微結晶非常粗糙,呈粗大的柱狀結晶。其切片橫斷層的棱線,起伏較大。而低輪廓銅箔的結晶很細膩(在2 μm以下),為等軸晶粒,不含柱狀的晶體,呈成片層狀結晶,且棱線平坦。
涂樹脂銅箔 resin coated copper foil(簡稱RCC)
國內又稱為附樹脂銅箔。臺灣稱為:背膠銅箔。國外還有的稱為:載在銅箔上的絕緣樹脂片,帶銅箔的粘結膜。
03.其他分類
涂膠銅箔adhesive coated copper foil(簡稱ACC)
又稱為“上膠銅箔”。在銅箔粗化面上涂有樹脂膠液的銅箔產品。一般樹脂膠是縮醛改性酚醛樹脂、環氧—丙烯酸酯樹脂、丁氰改性酚醛樹脂等類型。涂膠銅箔與涂樹脂銅箔(RCC)在功能上有所區別,只作為銅箔與絕緣基材的粘接作用。用于紙基覆銅板、三層型撓性覆銅板制造。
鋰離子蓄電池要銅箔 copper foil for lithium ion battery
應用于鋰離子蓄電池的負極集流體的制造的銅箔。這種銅箔在鋰電池內即充當負極材料的載體,又作為負極電子收集與傳輸體。所用的銅箔必須有良好的導電性。它應保證與活性物質具有良好的接觸性,能夠均勻的涂敷在負極材料上不脫落。它應與活性具有良好的接觸性,良好的耐蝕性,表面光滑、厚度均勻性。
極薄銅箔 ultra thin copper foil
指厚度在9μm以下的印制電路板用銅箔。一般使用的銅箔,在多層板的外層為12μm以上,多層板的內層為18μm以上。9μm以下的銅箔使用在制造微細線路的印制電路板上。由于極薄銅箔在拿取上困難,因此一般有載體作為支撐。載體的種類有銅箔、鋁箔、有機薄膜等。
3.銅箔按照特性的質量保證水平差異分為三級
1級:適用于要求電路功能完整,機械性能和外觀缺陷 不重要的場合。
2級:適用于電路設計、工藝及規范一致性要求允許局部區域不一致的應用場合。該級材料具有適中的保證等級。
3級:該級材料適用于要求質量保證等級***高的應用場合。
除非供需雙方另有規定,3級材料用于軍用電子設備。訂貨未指明質量等級視為1級
4.外觀
不應有影響使用的外觀缺陷
01.麻點和壓痕
不應有直徑大于1.0mm的麻點和壓痕(對于3級銅箔);每 300mm×300mm區域,直徑小于或等于1.0mm的麻點和壓痕不應超過2個(對于3級銅箔);對于直徑小于銅箔標稱厚度5%的麻點和壓痕可以忽略不計。
02.皺折
不應有永久變形性皺折
03.劃痕
劃痕深度不應超過銅箔標稱厚度的20%;深度為銅箔標稱厚度5% -20%的劃痕,每300mm×300mm 區域,劃痕數不應超過3條;對深度小于標稱銅箔厚度5%的劃痕,其長度無論多長可以忽略不計。
04.缺口和撕裂
不應有缺口和撕裂。
05、針孔和氣隙度
對17μ銅箔, 每300mm×300mm區域,染色浸透點的個數不應超過5 個;對大于17μm銅箔,每300mm×300mm區域染色浸透點的個數不應超過3個; 對小于17μm銅箔的針孔和氣隙度的個數應由供需雙方商定。
06.清潔度
不應有灰塵、污物、腐蝕、鹽類、油脂、指印、外來物及其它影響銅箔使用壽命、加工性能或外觀的缺陷。
5.尺寸
01.片狀銅箔的長度和寬度
片狀銅箔的長度和寬度應按采購文件規定。長度和寬度允許偏差為 ±3.2mm或由供需雙方商定。
02.卷狀銅箔寬度
卷狀銅箔寬度應按采購文件規定,卷狀銅箔的寬度允許偏差為 ±1.6mm或由供需雙方商定。
03.厚度 與單位面積
厚度與單位面積質量的換算關系如下:
銅箔厚度(μm)=0.112× 單位面積質量(g/m2 ),式中 0.112是按銅的密度為8.93g/cm3確定的一個系數。 對于8.81~8.99 g/cm3所有密度的銅箔,該系數的誤差在1%之內。
6.物理性能
01.可焊性不應有焊料半潤濕跡象。
02.抗高溫氧化性。在200℃烘箱中烘制15 min,或180℃烘箱中烘制60 min目檢銅箔表 面不應有氧化變色。
03.銅箔純度
未經表面處理銅箔的***低純度(銀含量按銅計)應符合以下要求 :
壓延銅箔: 99.9%
電解銅箔: 99.8%
