銅鍍鎳和銅鍍錫有什么區(qū)別？

功用：名種鍍層都一個(gè)共同的好處的就可以防腐（提高抗氧化能力）、起到裝飾作用。

銅鍍鎳：電鍍后工作在大氣中和堿液中化學(xué)穩(wěn)定性好，不易變色，600攝氏度以上才被氧化，硬度高，易于拋光，缺點(diǎn)是多孔性，鍍鎳的表面看起來(lái)光亮一點(diǎn)，用手摸起來(lái)感覺(jué)很光滑。有比較強(qiáng)的附著性和耐磨性。

銅鍍錫：有較高的化學(xué)穩(wěn)定性，在硫酸、硝酸、鹽酸的稀溶液中幾乎不溶解，焊接性能好。鍍錫能夠防電磁干擾。鍍錫的看起來(lái)白白的，沒(méi)那么好看，用手摸會(huì)有一層深灰色的錫沫。

使用場(chǎng)合：根據(jù)使用場(chǎng)合不同，來(lái)選擇鍍鎳或者鍍錫工藝。1.如果是外觀部件，一般多選擇鍍鎳，光滑好看，高溫實(shí)驗(yàn)后不變色。2.如果是要求導(dǎo)電能力強(qiáng)，則銅排表面采用鍍錫的工藝。3.如果是內(nèi)部件，如PCB板上的EMI屏蔽罩，都是選擇鍍錫（滾鍍），有些還底層先鍍鎳  后鍍錫。

下面是銅排鍍錫和鍍鎳前后導(dǎo)電率變化的對(duì)比測(cè)試：1.銅排鍍錫前后導(dǎo)電率變化測(cè)試：

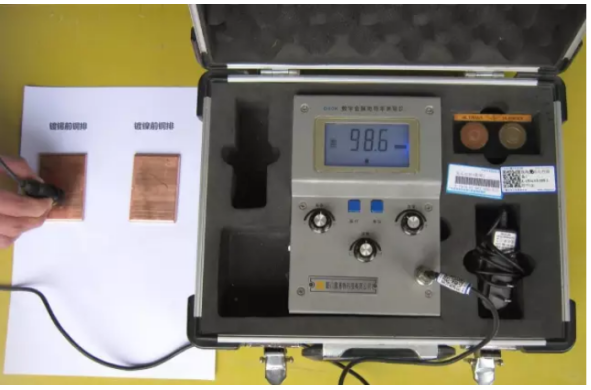

圖1：銅排鍍錫前導(dǎo)電率為98.6%IACS

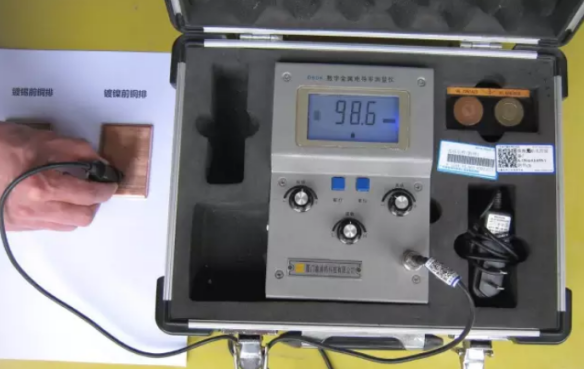

圖2：銅排鍍錫后導(dǎo)電率＞98.6%IACS，比鍍錫前略高(中值旋鈕還可調(diào))

2. 銅排鍍鎳前后導(dǎo)電率變化測(cè)試：

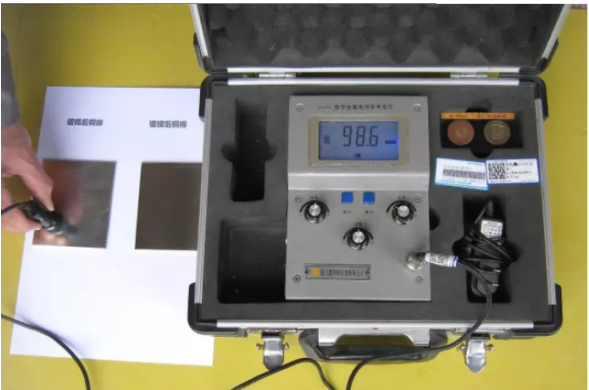

3. 圖3：銅排鍍鎳前導(dǎo)電率為98.6%IACS

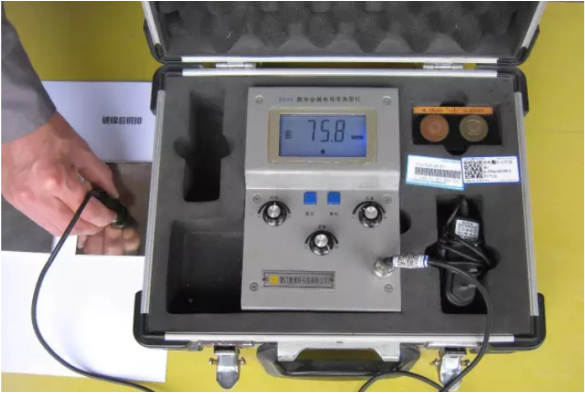

圖4：銅排鍍鎳后導(dǎo)電率為75.8%IACS，比鍍錫前降低22.8%IACS

從以上銅排鍍錫和鍍鎳前后導(dǎo)電率變化測(cè)試結(jié)果表明：在銅排材質(zhì)兩個(gè)樣品一模一樣的情況下，銅排表面鍍錫后導(dǎo)電率有略微升高，而銅排表面鍍鎳后導(dǎo)電率明顯降低了22.8%IACS，即降低了23%的導(dǎo)電率性能。所以強(qiáng)烈建議紫銅排表面進(jìn)行鍍錫工藝處理為上策。如果非得選擇光亮度比較好的鍍鎳工藝，那銅排就必須要降容使用。

來(lái)源：網(wǎng)絡(luò)
