超級干貨,深度剖析無氧銅和紫銅的區別,牌號對照、化學性能對照、熱性能對照,鑄造工藝
發布時間:2021-09-02點擊:22546
1.紫銅(T1、T2、T3)
紫銅,是工業純銅,因其具有玫瑰紅色,表面形成氧化膜后呈紫色,故一般稱為紫銅,銅含量為99.5~99.95%,它是含有一定氧的銅,因而又稱含氧銅,有時也可看作銅合金。普通紫銅主要牌號有T1、T2、T3,用于制作導電器材、***銅合金、銅基合金。
2.無氧銅(TU0、TUI、TU2)
即不含氧也不含任何脫氧劑殘留物的純銅,但實際上還是含有非常微量氧和一些雜質,根據含氧量和雜質含量,無氧銅又分為TU1和TU2。TU1純度達到99.97%,氧含量不大于0.003%,雜質總含量不大于0.03%;TU2純度達到99.95%,氧含量不大于0.005%,雜質總含量不大于0.05%。
3.紫銅/無氧銅系列牌號

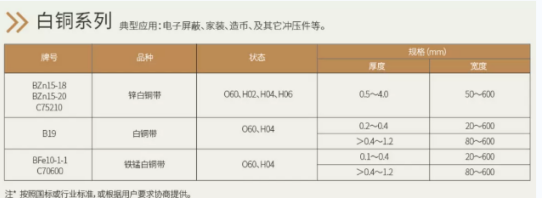

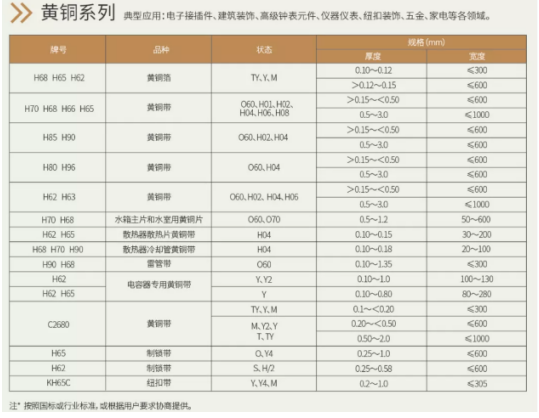

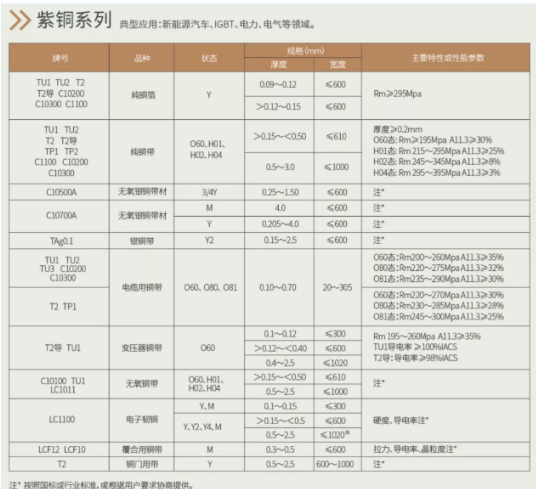

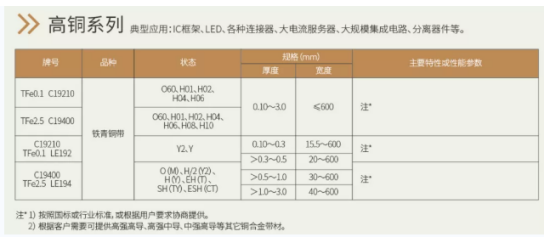

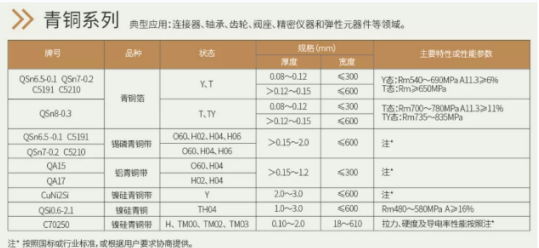

01.帶箔材

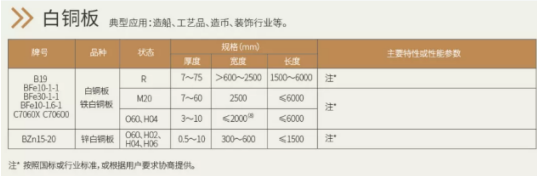

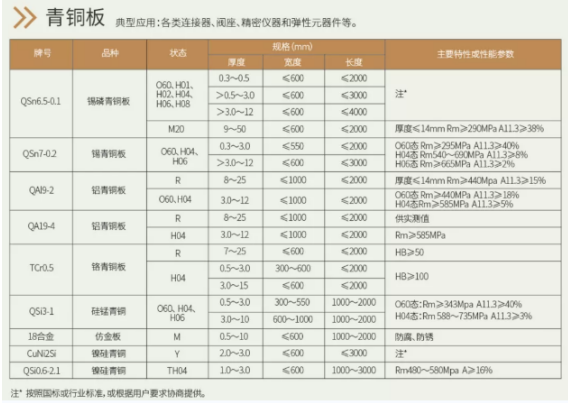

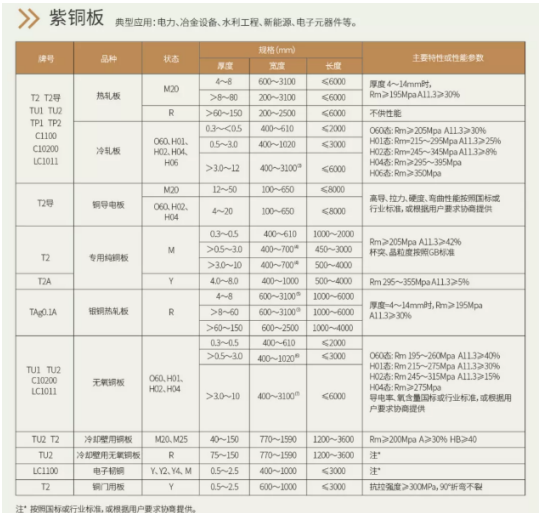

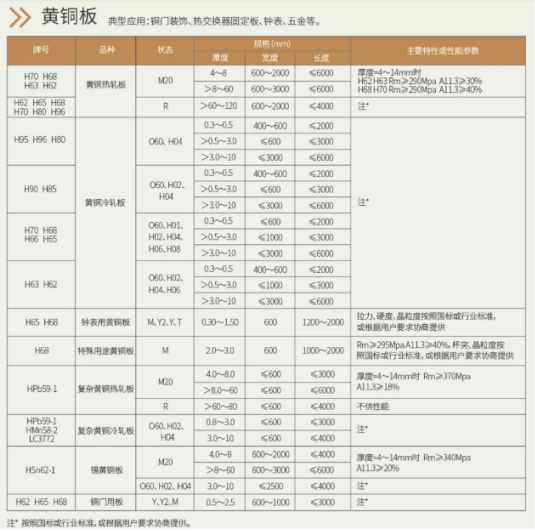

02.板材

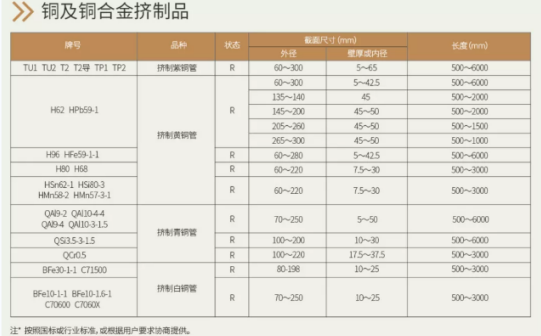

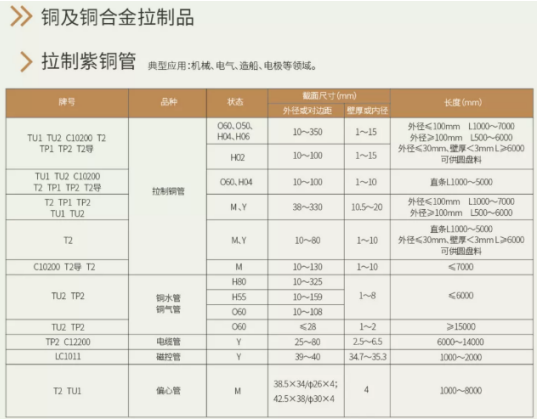

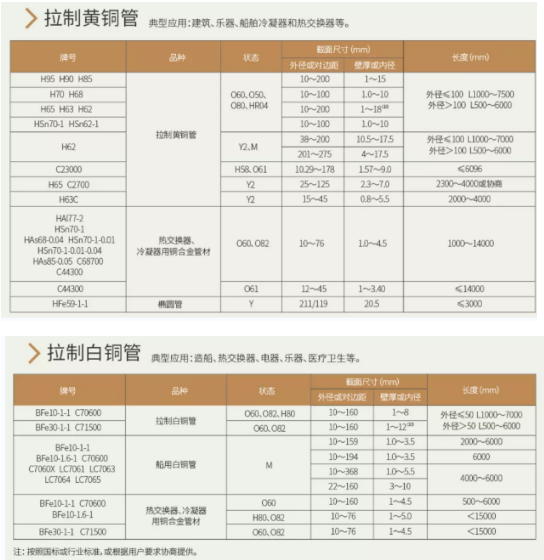

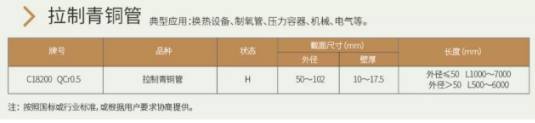

03.管材

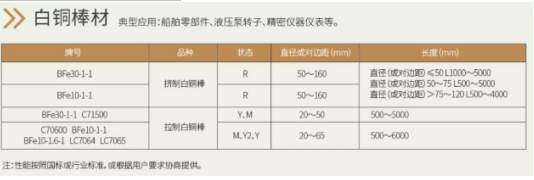

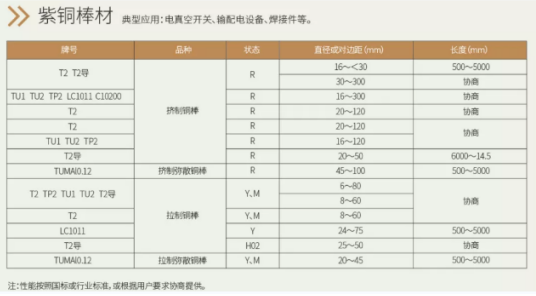

04.棒材

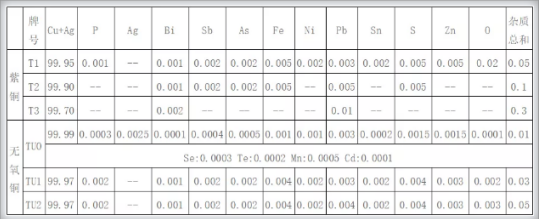

4.化學成分對照

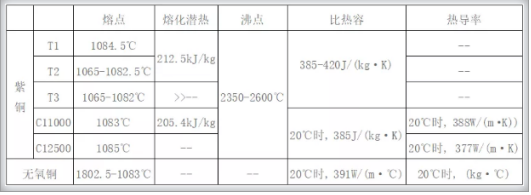

5.熱性能對照
6.紫銅和無氧銅的區別
01.用途區別
(1)紫銅的用途:T1和T2主要用作導電、導熱、耐腐蝕元器件,如導線、電纜、導電螺釘、殼體和各種導管等,航空工業多用T2。T3主要作為結構材料使用,如制作電器開關、墊圈、鉚釘、管嘴和各種導管等,也用于一些導電元件。
(2)無氧銅的用途:主要用于電真空儀器儀表用零件,廣泛用于匯流排、導電條、波導管、同軸電纜、真空密封件、真空管、晶體管的部件等。
質量特性區別
(1)紫銅的質量特性:20℃時,99.999%加工純銅的密度為8958kg/m3,鑄態電解精銅的密度為8300~8700kg/m3(可取平均值8500kg/m3),鑄態無氣體的電解精銅的密度為8850~8930kg/m3(可取平均值8920kg/m3),C11000與C12500的密度為8890kg/m3。
(2)無氧銅的質量特性:無氧銅20℃,凝固時的收縮率為4.92%,密度為8.94g/cm3。
磁性區別
(1)紫銅的磁性:紫銅為抗磁性物質,室溫磁化率為-0.085×10-6,溫度對其磁化率的影響不大。鐵磁性雜質(特別是鐵)若在銅中呈不溶狀態,則使銅顯鐵磁性。
(1)無氧銅的磁性:無氧銅為抗磁性,室溫磁化率為-0.085×10-6。
7.工藝性能
紫銅
1.熔煉與鑄造工藝性能:
采用反射爐熔或工頻有芯感應爐熔煉;采用銅?;蜩F模澆鑄,熔煉過程中應盡可能減少氣體來源,并使用經煅燒過的木炭作熔劑,也可用磷作脫氧劑。澆鑄過程在氮氣保護或覆蓋煙灰下進行,建議鑄造溫度為1150-1230℃,線收縮率為2.1%。
2.成型工藝性能:
有極好的冷、熱加工性能,能用各種傳統的加工工藝加工,如拉伸、壓延、深沖、彎曲、精壓和旋壓等。熱加工時應控制加熱介質氣氛,使呈微氧化性。熱加工溫度為800-950℃。
3.焊接工藝性能:
易于錫焊、銅焊,也能進行氣體保護焊、閃光焊、電子束焊和氣焊,但不宜進行接觸點對焊和埋弧焊。
4.切削加工與磨削性工藝性能:
紫銅的切削加工性為20%。
無氧銅
1.熔煉與鑄造工藝性能:
無氧銅主要使用工頻有芯感應電爐熔煉。為保證無氧銅質量,要做到“精料密封”,即:原料選用含w(Cu)>99.97%及w(Zn)<0.003%的電解銅,熔煉時必須注意減少氣體的來源,并使用經煅燒處理的木炭覆蓋,也可添加微量磷作脫氧劑。采用氮氣保護或煙灰覆蓋下的半連續鑄造工藝澆注鑄錠。鑄造溫度為1150-1180℃。
2.成型工藝性能:
無氧銅的冷熱加工性能均極好,可以拉伸、壓延、擠壓、彎曲、沖壓、剪切、旋壓、鐓鍛、旋鍛、鍛造、螺紋壓制、滾花、纏繞,可鍛性極好為鍛造黃銅的65%。熱加工溫度在800-900℃進行。
3.焊接工藝性能:
易于進行熔焊、軟釬焊、硬釬焊、氣體保護鎢弧焊、氣體保護金屬弧焊,其氧燃料氣焊的性能良好,不推薦保護金屬弧焊和大多數電阻焊方法。
4.切削加工與磨削性工藝性能:
無氧銅的切削加工性為易切削黃銅HPb63-3的20%。
8.無氧銅的熔煉
嚴格區分,無氧銅應分為普通無氧銅和高純無氧銅。普通無氧銅可以在工頻有鐵心感應電爐中進行熔煉,高純無氧銅的熔煉則應該在真空感應電爐中進行。
采用半連續鑄造方式時,熔體在熔煉爐和保溫爐內的精煉過程可以不受時間約束。連續鑄造則不同,銅液的質量不僅依賴于熔煉爐和保溫爐的精煉質量,更重要的是還需要依賴于整個系統和全過程的穩定性。
為了不使熔體被污染,無氧銅熔煉一般不采用任何添加劑的方式熔煉和精煉,熔池表面覆蓋木炭以及所形成的還原性氣氛是普遍采用的熔煉氣氛。
感應電爐
熔煉無氧銅的感應電爐應該具有良好的密封性。熔煉無氧銅應該以優質陰極銅作為原料。熔煉高純無氧銅,應該以高純陰極銅作為原料。陰極銅在進入爐膛之前,如果先經過干燥和預熱,可以除去其表面可能吸附的水分或潮濕空氣。
熔煉無氧銅時爐內熔池表面上覆蓋的木炭層厚度,應該比熔煉普通純銅時加倍,并需要及時更新木炭。木炭覆蓋盡管有許多優點,例如保溫、隔絕空氣和還原作用,然而它同時存在一定的缺點。例如木炭容易吸附潮濕空氣,甚至直接吸收水分,從而成為可能使銅液大量吸收氫的渠道。
木炭或一氧化碳對氧化亞銅具有還原作用,但對于氫則完全無能為力。因此,木炭在加入爐內之前,應該進行仔細挑選和煅燒。在熔煉、轉注、保溫以及整個鑄造過程中,對熔體采取***的保護是無氧銅生產的必要條件。
許多現代化的無氧銅熔煉鑄造生產線,不僅熔煉,包括爐料的干燥預熱、轉注流槽、澆注室等都采取了***的保護?,F(xiàn)代化的大型無氧銅生產線,有些是以發生爐煤氣作為保護性氣體,而煤氣發生爐則大都以天然氣為原料。
國外普遍采用的一種保護性氣體的制造方法是:首先使硫含量比較低的天然氣和94%~96%甲烷用理論值空氣進行燃燒,以氧化鎳為媒介除去氫,制成的氣體主要由氮和碳酸氣組成。然后,通過熱木炭使碳酸氣變成一氧化碳,得到含一氧化碳為20%~30%,其余為氮的無氧氣體。除發生爐煤氣外,也有采用氮、一氧化碳或氬等氣體作為無氧銅熔體保護或精煉用介質材料。
8.真空熔煉
真空熔煉是熔煉高品質無氧銅的***好選擇。真空熔煉不僅可以使氧含量大大降低,同時也可以使氫以及某些其他雜質元素的含量亦同時大大降低。
在真空中頻無芯感應爐內熔煉時,多采用石墨坩堝和選用經過兩次精煉的高純陰極銅或重熔銅作為原料。與陰極銅一起裝入爐內的,還包括用以脫氧的鱗片狀石墨粉。其實,脫氧主要是通過石墨坩堝材料中的碳進行。碳的消耗量,可以通過計算得知,例如1 kg銅消耗100 g碳。經驗表明,開始時銅液中氧含量越高,熔煉初期脫氧反應進行得越迅速。
通過真空熔煉獲得的無氧銅,其氧含量可以低于0.0005%,甚至低于0.0001%~0.0003%。實際上,只有在一定的真空度下熔煉和鑄造的銅,才可能獲得完全不含氧和其他氣體的鑄件,因此生產電子管用銅材所用真空爐的真空度應在10-6以上。
9.其他銅類介紹
01.銅及銅合金板材
02.銅及銅合金管材產品

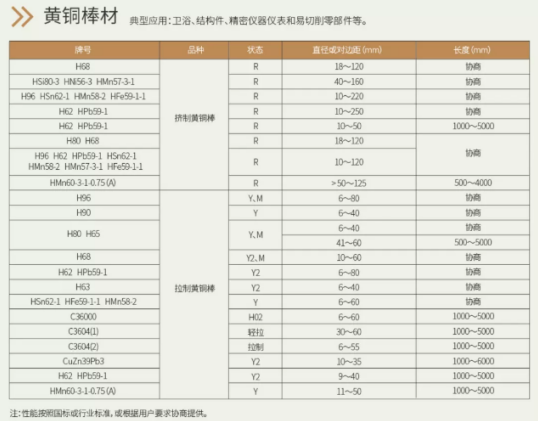

03.銅及銅合金棒材產品
03.銅及銅合金棒材產品
