無氧銅棒材氧含量及擠壓縮尾缺陷控制
發布時間:2020-11-18點擊:2116
一、無氧銅
1.概述
1號、2號無氧銅板TU1、TU2是含氧量極少的銅,具有純度高,導電,導熱性高的特點,無“氫病”或極少“氫病”。含磷量極低的無氧銅,與玻璃封結性好,加工性能,焊接性,耐蝕性,耐寒性均好。無氧銅主要用于電真空儀器儀表用零件,廣泛用于匯流排,導電條,波導管,同軸電纜,真空密封件,真空管,晶體管的部件等。
2.無氧銅物理化學成份
TU1,銅含量:99.97以為,雜質總和≤0.03
TU2:銅含量:99.97以上,雜質總和≤0.05
①無氧銅熱性能
熔點:1082.5~1083℃。
熱導率:20℃時為391W/(m·℃)。
比熱容:20℃時為385J/(kg·℃)。
②TU1無氧銅質量特性: 無氧銅20℃時,凝固時的收縮率為4.92%,密度為8.94g/cm3。
③無氧銅電性能 20℃時導電率為g=101.4% IACS,700℃退火,30min后測定。 20℃時電阻率為ρ=0.0171μΩ·m。
④無氧銅磁性能: 無氧銅為抗磁性,室溫質量磁化率為-0.085×10-6m3/kg。
⑤無氧銅化學性能
抗氧化性能:銅在高溫時氧化速度顯著提高,在大氣中,與室溫下即緩慢氧化。
耐腐蝕性能:無氧銅在大氣、純凈淡水、流速不大的海水中均耐腐蝕,對非氧化性酸類也有良好的抗力,但對氧化性酸類、濕氨、濕鹵素、硫化物和含銨離子溶液抗腐蝕性很低。
⒊無氧銅熱加工處理規范
無氧銅熱加工與熱處理規范為:
退火溫度:375~650℃.
熱加工溫度:750~875℃.
⒋無氧銅力學性能
⑴無氧銅技術標準規定的力學性能
根據GU/T14953-1994規定,線材反復彎曲性能試驗標準為:直徑不小于0.3mm的線材在氫氣退火后反復彎曲試驗,彎曲試驗次數不少于10次。
⑵無氧銅室溫及各種溫度下的力學性能
①硬度:室溫硬度:HBS35~45(M態),HBS85~95(Y態)。
②拉伸性能:
室溫下TU2銅板材的拉伸性能為:σb=350~390MPa,δ=3%~5%(Y態)
σb=220~235MPa,δ=45%~55%(M態)
③沖擊性能:沖擊韌性:αKU=1560~1760kJ/㎡
④扭轉和剪切性能:剪切強度:τ=210MPa(Y態):τ=150MPa(M態)
⑤疲勞性能:高周疲勞強度極限為:TU2板材,冷變形50%。循環次數108周,σD=119MPa。
⑥彈性性能:彈性模量:E=117.2GPa。切變模量:G=44.1GP
目前,隨著我國真空電子器件、電氣、微電子等高科技領域的發展,市場對無氧銅的需求量越來越大,對材質提出的要求也越來越高。如何生產高品質無氧銅(TU0、TU1)滿足市場需要,是銅加工企業面臨的一大課題。
二、影響無氧銅質量的主要因素
1.主要因素
① 原材料質量
② 氧的影響
③ 熔煉裝備的密封
無氧銅生產遵循“精料、密封、精煉”的工藝原則,嚴把原輔材料質量關,嚴格工藝制度和操作規程,采取有效檢測手段,提高無氧銅質量,是目前無氧銅生產中可行的有效控制手段。
2.無氧銅氧含量影響因素及其控制
氧含量是無氧銅材的一項非常的重要指標,影響無氧銅氧含量的因素較多,以下是主要的影響因素及控制措施:
(1)原料陰極銅
氧含量確實存在較大差異(***低3ppm,***高90ppm)。高品質(TU0、LC1011、TU1)無氧銅生產對原料陰極銅的要求高,一般應選用高純陰極銅。
(2)熔體覆蓋與保護
2.1 熔體覆蓋
木炭是無氧銅熔煉***好的覆蓋劑。木炭覆蓋在熔體表面上,不僅有防氧、防吸氣的作用,還能起到很好的脫氧作用。木炭的脫氧反應是:
Cu2O +C=2Cu+ CO
Cu2O + CO =2Cu + CO2

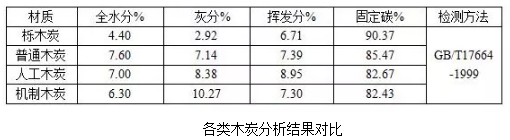

木炭的質量對熔體的脫氧效果有較大的影響,對各類木炭進行了分析,結果見表2。應選用櫟木等木材燒出的白炭作為無氧銅的脫氧劑。此外,木炭應煅燒(500℃~800℃)且不宜久放,應即烤即用。
2.2 氣體保護
在熔煉爐和保溫爐內(保溫爐爐頭部位也應通入氮氣)通入惰性氣體(氮氣),起到隔絕空氣,防吸氧、吸氣以及減少木炭損耗的作用;在銅液轉注過程中,流槽內的熔體流速快,波動大,使用固體覆蓋劑易裸露液面,應采用惰性氣體(氮氣)或煤氣進行保護。
(3)密封
目前國內無氧銅熔煉設備與國外有一定差距,關鍵是在密封技術上。如采用進口無氧銅爐組(密封好,僅用不煅燒的普通木炭)生產的C10200無氧銅鑄錠氧含量在10ppm以下的占99%以上,而其它國產設備(用煅燒木炭)生產的C10200無氧銅鑄錠氧含量在10ppm以下的不足90%。這一點說明設備密封狀況對無氧銅鑄錠氧含量的控制是何等關鍵。
(4)精煉脫氧
一般來說,即使是高純陰極銅,其基礎氧含量大多在10ppm以上,要滿足部分客戶要求的氧含量在5ppm以下的無氧銅需要,必須進行精煉脫氧處理。
除用優質的煅燒木炭脫氧處理外,加入適量的Cu-P合金脫氧,來保證無氧銅的氧含量要求。另外,為進一步達到除氧效果,近幾年發展的一項無氧銅熔體除氧技術——通過透氣磚往爐膛內通入一氧化碳和氮氣,利用一氧化碳的還原作用,達到對銅液中氧的除去目的。
(5)鑄錠加熱
為滿足用戶對無氧銅氧含量的要求,無氧銅錠在后續的加工過程中,還需防止表面滲氧。在無氧銅錠的加熱過程中,需控制好加熱溫度和加熱時間。

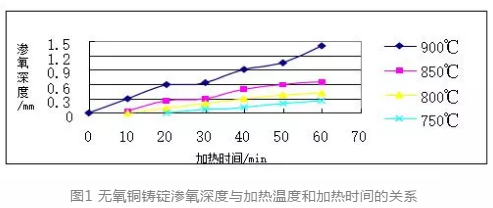

無氧銅鑄錠的加熱滲氧與加熱溫度和加熱時間關系密切,圖1為無氧銅鑄錠在空氣條件下滲氧深度與加熱溫度和加熱時間的關系。
三、無氧銅縮尾問題及控制
1.無氧銅縮尾問題
高品質無氧銅(如LC1011、TU1)棒材大多用在真空開關及其它一些電真空器件上,如果棒材存在縮尾缺陷,勢必會影響到這些高真空器件的質量及使用壽命,因此無氧銅材料絕對不允許存在縮尾缺陷。
2.縮尾產生的原因
① 鑄錠表面質量不好;
② 擠壓速度過快;
③ 擠壓筒清理不凈;
④ 壓余厚度不夠。
3.縮尾的主要控制措施
(1)定期修磨擠壓筒,擠壓時逐根清理擠壓筒;
(2)加強設備的檢修和維修,確保設備和工模具的精度;
(3)留夠適當?shù)膲河啵?/span>
(4)適當加大擠壓的扒皮量;
(5)擠壓速度要控制適當,不宜過快;
(6)控制鑄錠表面質量;
(7)采用探傷檢查把關。
四、結束語
氧含量作為無氧銅的一項重要的質量指標,在生產過程中,要滿足用戶對這一指標越來越高的要求,必須精選高品質的陰極銅原料、確保設備處于良好的密封狀態、重視精煉脫氧環節的工藝控制,尋求新的工藝技術來提高脫氧效果;用于電真空器件的高品質無氧銅棒材的縮尾缺陷,嚴重影響到用戶的產品質量,應引起相關技術質量部門的高度重視,在相應的縮尾檢驗把關環節,應采用***有效的檢驗方法,充實檢驗人員力量,加強檢驗人員的培訓與管理,增強質量意識,落實責任,保證無氧銅的產品質量。
來源:《理化檢驗-物理分冊》微信公眾號 選自:《理化檢驗-物理分冊》 Vol.52 2016.10 作者:李湘海
