摘要：在無氧銅 (TU1)深孔鉆削中，斷屑、排屑一直是加工中的難點。為解決這一問題，采用正交實驗設計方法進行無氧銅?18 mm 深孔鉆削試驗，研究斷屑槽、主軸轉速和冷卻液流量對切屑形態的影響規律。通過分析發現，斷屑槽的大小是影響斷屑的主要因素，主軸轉速和冷卻液流量影響相對較?。粺o氧銅深孔鉆削的***佳工藝參數為鉆頭斷屑槽R=0.9 mm，主軸轉速n=255 r/min，冷卻液流量Q=90 L/min。

關鍵詞：無氧銅；深孔；鉆削；斷屑槽

一、引言

隨著科技水平和工業技術的不斷提高，無氧銅材料以其純度高、導電、導熱性能良好等優越的電學性能，在航空、航天、兵器以及原子能等工業領域得到了廣泛應用[1]。同時，無氧銅具有硬度低、塑性變形大、彈性模量小、熱膨脹系數大等特點[2]，導致無氧銅在加工過程中一直存在難以有效斷屑等難題，如何解決無氧銅機械加工過程中斷屑困難的問題是首要任務。無氧銅的深孔加工相對于其他加工方法更加困難，主要由于加工過程中產生的切削熱不易散去，易造成刀具發生粘接磨損。其***大的加工難點是無法實現有效地?cái)嘈?，造成堵屑，?dǎo)致深孔鉆崩壞扭斷，嚴重影響內孔加工質量。常用的深孔加工方法中，槍鉆鉆桿截面呈 V型，排屑通道狹窄，且加工過程中鉆桿高速旋轉，雖然內孔表面質量較高，但對于長徑比較大的孔很難保證直線度[3]。相比之下，BTA 內排屑深孔鉆排屑空間更大且孔的長度對加工影響較小，故本次試驗選用BTA系統。

目前，國內外對無氧銅的機械加工做了很多研究。X.Ding 等[4]對無氧銅進行微刀具切削試驗，研究發現，在較高的切削深度下，前刀面的局部應力在坡口邊緣發生材料變形和堆積，采用減少交叉進給的切削策略，可以提高微工具的切削性能，獲得恒定的切削力，減小毛刺尺寸，提高被加工表面的粗糙度。劉闖[5]通過進行無氧銅微細切削加工仿真和試6]通過進行無氧銅微細銑削銑槽試驗，研究不同切削參數對表面粗糙度的影響。以上對無氧銅的研究主要是針對車、銑加工，而對無氧銅的深孔鉆削加工研究較少。

因此，本文通過對無氧銅進行BTA深孔鉆削試驗，研究和分析加工過程中斷屑槽、主軸轉速、冷卻液流量對切屑形態變化的影響[7]，分析得出無氧銅內排屑深孔鉆加工***佳工藝參數。

1 深孔鉆削試驗

1.1 試驗條件工件采用銅鈮復合棒，中間材質為無氧銅（TU1），工件外形尺寸直徑為 ?52 mm，長度為 1 500 mm。材料具體特性如表1所示[8-9]。

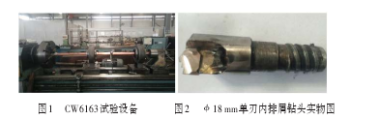

設備使用CW6163改造深孔鉆鏜床，鉆桿長度為2 000 mm，***大鉆削深度為 1 500 mm，使用四爪卡盤裝夾，切削液選用乳化液，試驗設備如圖1所示。在加工過程中采用工件旋轉，刀具進給的鉆削方式。試驗鉆頭選用 ?18 mm 單刃內排屑鉆表1 無氧銅材料屬性圖1 CW6163試驗設備 圖2?18 mm 單刃內排屑鉆

頭實物圖項目導熱系數 /(W·(m·K)-1)密度 /(g·cm-3)彈性模量 /GPa數值4018.9110項目泊松比軟態硬度硬態硬度數值0.34HBS40HBS121··191頭，刀齒材料選用YG8[9]，刀齒與刀體采用焊接式連接。試驗鉆頭實物如圖2所示，鉆頭幾何參數如表2所示[10-11]。

1.2 試驗方法

試驗采用正交實驗設計方法，研究無氧銅加工過程中斷屑槽 R、主軸轉速 n、冷卻液流速Q(mào)3個參數對切屑形態的影響規律。如表3所示，根據無氧銅材料的性能以及相關研究將因素設置成不同的3個水平，已加工工件內孔如圖3所示。

二、試驗結果與分析

表 4 為無氧銅深孔鉆削試驗及切屑測量情況表，按照L9（33） 正交實驗表進行9組深孔鉆削試驗，觀察每次試驗的切屑形態，對加工過程中切屑形態的變化進行統計比較。深孔加工中切屑卷曲的形狀、切屑的長短寬度都直接影響排屑情況，當切削容積系數 R＜50 時可以順利排屑。試驗采用單刃內排屑深孔鉆頭，切屑的寬度通過分屑槽的寬度來確定。為了更好的排屑效果，根據鉆頭直徑的大小，一般磨1～3 個分屑槽。切屑的長度通常根據主軸轉速和斷屑槽 R 的大小而變化。通過試驗得出斷屑槽、主軸轉速和冷卻液流量對無氧銅鉆削試驗中排屑的影響。

（1）斷屑槽R。斷屑槽尺寸對鉆削過程中斷屑的影響***為明顯。當斷屑槽R=0.6 mm時，材料塑性較大，無法斷屑，造成鉆桿堵屑，試驗無法加工；當斷屑槽R=1.2 mm時，切屑較長且不規律，無法進行有效地?cái)嘈迹壹庸み^程中鉆桿振動，經常造成堵屑，堵屑后造成刀具承受較大應力，導致刀具損壞，如圖 4 （a）、4 （b） 所示。斷屑槽 R=0.9 mm 時，

得到的切屑為 1～2 mm，可以順利從鉆桿中排出，符合試驗要求，如圖4 （c） 所示。

（2）主軸轉速。深孔加工鉆削過程中，隨著轉速的增加，切削溫度升高，材料塑性進一步增大，材料斷裂應變增大，切屑更難實現折斷；且鉆桿內部排屑空間小，切屑較多，轉速過快時會造成切屑在排屑空間中擠壓、堆積，造成堵屑。在斷屑槽 R＝0.9 mm 可以順利斷屑的情況下，轉速達到n=335 r/min 時，就會出現擠壓塊狀切屑，這種切屑的出現極有可能導致加工中出現堵屑，如圖4 （d） 所示。

（3）冷卻液流量。冷卻液的作用主要是吸收所產生的切削熱與為切屑的排出提供動力。冷卻液流量對斷屑的作用很小，較大的流量可以對未斷的切屑產生沖擊，為排屑提供較大的動力，降低切屑在排出過程中堆積的可能性。但是由于鉆桿空間有限，流量過大勢必會對加工系統的密封性提出更高的要求。

三、結束語

本文通過正交實驗設計方法對無氧銅 （TU1） 進行深孔鉆削試驗研究，分析斷屑槽R、主軸轉速n和冷卻液流量Q對切屑形態的影響。得出以下結論：

（1）在無氧銅深孔鉆削加工過程中，斷屑槽 R 的大小對斷屑起到了重要作用，主軸轉速n影響次之，冷卻液流量Q影響***小。

（2）***佳無氧銅深孔鉆削加工參數：斷屑槽 R=0.9 mm，主軸轉速n=255 r/min，冷卻液流量Q=90 L/min。

附：（1）通過多體動力學分析和有限元靜力學分析，找到曲軸旋轉一圈出現的5個危險工位，得到曲軸應力分析值，滿足曲軸的強度校核。

（2） 通過疲勞分析軟件對曲軸進行疲勞分析，得到曲軸疲勞壽命與疲勞損傷分布云圖，找到疲勞***小循環次數1.23×107，疲勞位置發生在第2曲柄銷根部圓角處。

（3）采用動力學仿真分析，有限元法數值計算及疲勞軟件仿真相結合的方式研究曲軸結構強度及疲勞特性，該方法具有通用性強、效率高、計算準確的特點。

來源：中國知網  作者：宋子洋，李眾，李文杰  編輯：王智圣
