銅排在電路中起輸送電流和連接電氣設備的作用
發布時間:2024-03-05點擊:1033
銅排又稱銅母線、銅母排或銅匯流排、接地銅排,是由銅材質制作的,截面為矩形或倒角(圓角)矩形的長導體,在電路中起輸送電流和連接電氣設備的作用。
銅排是一種大電流導電產品,具有較高的機械性能,良好的導電性、導熱性,優良的抗腐蝕性、電鍍性、釬焊性,美觀漂亮的金屬光澤及良好的成形加工性能等,適用于高低壓電器、開關觸頭、配電設備、母線槽等電器工程,也廣泛用于金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程。
由于銅的導電性能等優于鋁,銅排在電氣設備,特別是成套配電裝置中得到了廣泛的應用。一般在配電柜中的U、V、W相母排和PE母排均采用銅排;銅排在使用中一般標有相色字母標志或涂有相色漆,U相銅排涂有"黃"色,V相銅排涂有"綠"色,W相銅排涂有"紅"色,PE母線銅排涂有"黃綠相間"雙色。

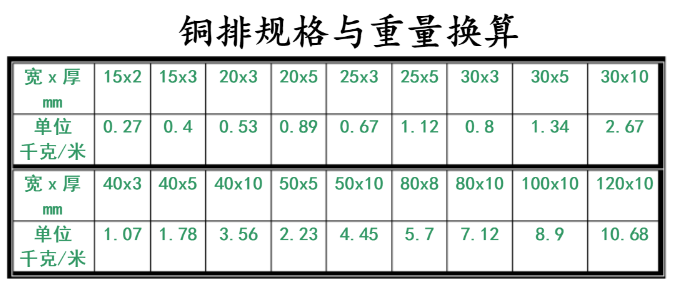

常用規格及重量換算表
銅排的常用規格及重量換算表:銅排比較常用的型號主要有:15mm*2mm,15mm*3mm,20mm*2mm,20mm*3mm等。根據不同需求選擇銅排型號。
銅排的特點
1、耐蝕性:銅的耐蝕性低于金、鉑、銀和鈦;相比鐵、鋅、鎂等金屬,銅的耐蝕性比較強。與鋁相比,銅更耐非氧化性酸、堿和海水等的腐蝕,但是在大氣、弱酸等介質中鋁的耐蝕性會強于銅。
2、易加工成形:銅排的強度適中,約為200?360MPa,變形抗力大于鋁而遠小于鋼鐵和鈦。而且其塑性較好,可以承受如軋制、擠壓、鍛造、拉伸、沖壓、彎曲等的冷熱壓力加工,軋制和拉伸的變形程度可達95%以上而不必進行中間退火等熱處理。
3、抑菌性強:銅排能抑制細菌等微生物的生長,水中99%的細菌在銅環境里5小時就會全部被殺滅,這對飲用水傳輸、食品器皿、海洋工程等非常重要。
4、可焊性:銅排易于進行軟釬焊、硬釬焊、氣體保護電弧焊等方法焊接,含少量磷的磷脫氧,銅焊接性能更好。由于銅排的導熱性能好,因此銅排焊接需要大功率的焊接設施,需要進行氣體保護,一般不點焊。
5、可鍍性無磁性:銅排具有可鍍性,可以電鍍高熔點金屬如鎳、鉻等,也可熱鍍低熔點金屬如錫、鋅等。同時銅排是無磁性金屬,所以對于保護線路發揮了重要的作用。
銅排的驗收標準
銅排的驗收標準:對于加工好的銅排,需要按以下標準進行驗收:
材質:國標T2銅
含銅量:含量99.95%左右。
銅排表面光滑平整、無裂紋、起皮、夾渣、氣孔等現象。
表面光潔度3.2
尺寸偏差±0.5mm
直線度≤2mm/m
彎曲90度表面無裂紋
硬度:HB≥65
抗拉強度:≥300N/mm2
密度:20℃銅排密度8.95g/cm3
電阻率:≤0.017772Ωmm2/m
