深度解析,B10銅鎳合金在高濃度NH4+污染海水中腐蝕研究
發布時間:2021-10-12點擊:2176
摘要:通過比較B10銅鎳合金在天然海水和含10 mg/L NH4+海水中的腐蝕行為,研究NH4+對B10銅鎳合金的腐蝕影響機制。采用失重法測量平均腐蝕速率;采用動電位極化分析、電化學阻抗譜 (EIS) 研究界面腐蝕電化學特征;采用掃描電子顯微鏡 (SEM) 表征腐蝕產物形貌;采用能量色散光譜 (EDS) 和X射線光電子能譜 (XPS) 分析腐蝕產物成分。結果表明,NH4+的添加降低了腐蝕產物中具有保護作用的Cu2O成分的含量,提高了B10銅鎳合金在海水中的腐蝕速率,促進了點蝕的發生。
關鍵詞:NH4+污染 ; 海水 ; B10銅鎳合金 ; Cu2O ; 腐蝕產物膜
B10銅鎳合金在海水中有著優良的耐腐蝕性能,合金元素Ni、Fe的添加大大增強了合金的抗腐蝕能力[1,2]。B10銅鎳合金腐蝕產物中的Cu2O具有較佳的成膜保護性,是銅鎳合金優良抗蝕性能的重要原因[3-7]。合金元素Ni通過摻雜到腐蝕產物中具有保護性的Cu2O膜的結構缺陷中,形成了富Ni的表面膜,改變了膜層結構缺陷,提高了膜層與基體的結合力和自愈合能力[8]。B10銅鎳合金在海水中的腐蝕速率主要取決于其表面的腐蝕產物膜的性質,B10銅鎳合金在海水中的平均腐蝕速率約為6 μm/a[9],凡是能影響其腐蝕產物膜的形成過程、形成速度、膜層成分、結構及保護性能的因素,都能影響銅鎳合金在海水中的耐蝕性[11]。
陸源污染向海水中輸入大量營養鹽,使局部海域如近海港口海水中的無機氮含量遠超天然海水?dāng)?shù)10倍[12,13]。天然海水中NH4+含量平均為0.04 mg/L,很少超過0.40 mg/L[14,15]。本文選用10 mg/L的濃度來研究NH4+污染對B10銅鎳合金在海水中腐蝕的影響具備合理性。
關于銨離子對銅合金腐蝕的影響,Pugh等[16]認為NH4+與銅離子組合形成的復合離子導致純銅在應力條件下發生晶間斷裂。Lobnig等[17]研究了硫酸銨對Cu腐蝕的影響,并在腐蝕產物中檢測到Cu2O和堿式硫酸銅。Al-Hashem等[18]認為氨和銨鹽通過銅離子絡合增強了對合金的腐蝕能力。王吉會等[19]認為NH4+的加入使HA177、BFe30兩種銅合金的腐蝕速率明顯增加,并且加速了腐蝕磨損。張娟等[20]認為當NH4Cl含量高達27 g/L時,鋁黃銅在模擬海水中的腐蝕產物中可以檢測出銅氨絡合物的水合物。
針對B10銅鎳合金在天然海水中的腐蝕行為與機理有較為詳細的研究,但對于NH4+污染對B10銅鎳合金在海水環境下的腐蝕影響則還需要更深入的探討。因此,本文研究了NH4+污染對B10銅鎳合金在海水中的腐蝕影響,以期為B10銅鎳合金在類似海水環境下的廣泛應用和防腐蝕設計提供參考。
1.實驗方法
本文所用B10銅鎳合金,化學成分 (質量分?jǐn)?shù),%) 為:Si 0.15,P 0.02,S 0.02,Zn 0.3,Mn 1.0,Zn 0.15,Ni 10.0,F(xiàn)e 1.0,Cu余量。
實驗海水取自山東青島沙子口海域,控制腐蝕介質溫度為 (25±0.2) ℃,初始pH (7.9±0.1)。向天然海水中加入分析純NH4Cl得到加NH4+海水,其中NH4+濃度為10 mg/L。失重測試測試周期為30 d,設置3組平行樣。除銹處理參照GB/T 16545-2015。
電化學測試使用GAMRY Reference 600型電化學工作站,試樣工作面積1 cm2,三電極體系,鉑電極作為輔助電極,參比電極為Ag/AgCl/電極。電化學阻抗譜 (EIS) 測試頻率范圍為105~10-2 Hz,高頻向低頻掃描,在開路電位基礎上施加振幅為10 mV的正弦電壓信號。動電位極化曲線掃描范圍為開路電位 (OCP)±800 mV,從陰極向陽極掃描,掃描速率為0.334 mV/s。
采用Tescan Vega3掃描電子顯微鏡 (SEM) 觀察試樣表面形貌,采用能量色散衍射譜 (EDS) 和Themo-Scientific Escalab 250Xi X射線光電子能譜儀 (XPS) 分析腐蝕產物成分。
2 .結果與討論
2.1 失重測試結果
圖1為腐蝕30 d的失重測試結果。由圖可知,B10銅鎳合金在天然海水中浸泡30 d后的平均腐蝕速率為0.013 g·m-2·h-1,在高NH4+海水中為0.016 g·m-2·h-1。腐蝕30 d時間,NH4+的引入使B10銅鎳合金在海水中的平均腐蝕速率上升了23%。
2.2 電化學實驗結果

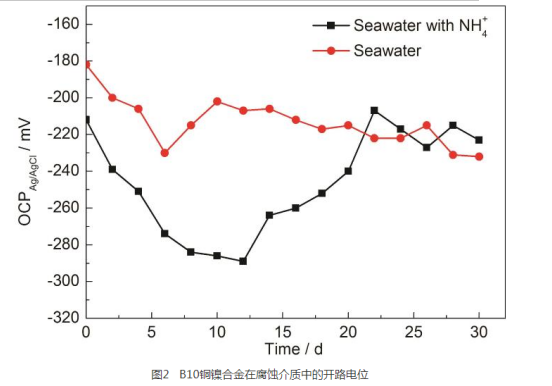

圖2顯示了開路電位隨時間的變化,由圖2可見,兩種環境下開路電位都是先降后升,趨勢一致但程度不同,說明B10銅鎳合金在兩種海水體系中,腐蝕的總體規律相似,但腐蝕產物形成時間不同,腐蝕產物的狀態也不同。

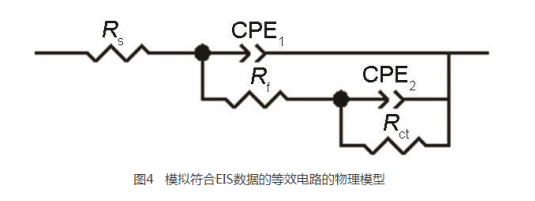

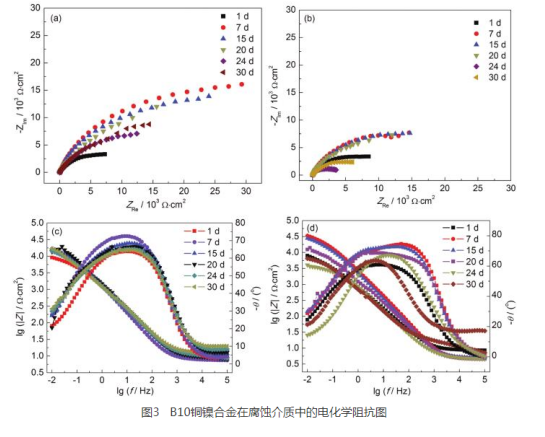

圖3為B10銅鎳合金在海水中的電化學阻抗圖,圖4為擬合EIS數據所用的等效電路,表1為EIS擬合數據。電化學阻抗譜結果顯示NH4+的污染沒有改變B10銅鎳合金在海水中的腐蝕階段的規律,30 d的周期內腐蝕都是先減緩后加速***后趨于平穩。這與開路電位的變化規律具有一致性,對應了銅鎳合金在海水環境下保護性腐蝕產物膜的形成和后期的弱化失效。對比加NH4+前后的容抗弧半徑,可見加NH4+情況下容抗弧半徑明顯小于天然海水,說明NH4+的加入加速了腐蝕。由圖3b可知高NH4+海水中模值斜率總體更小,說明NH4+的加入降低了腐蝕產物層的致密性。B10銅鎳合金在天然海水中的相位角峰較寬,存在兩個表觀時間常數,但不明顯,而在含NH4+海水中的相位角圖出現兩個明顯的時間常數,并且在高NH4+海水中可見兩個更加明顯的時間常數,說明NH4+的存在令腐蝕產物膜與基體的區分更加顯著。

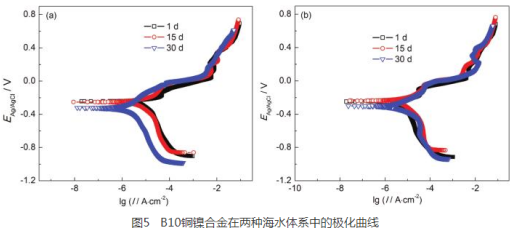

圖5為B10銅鎳合金在兩種海水體系中的極化曲線。由圖可見,加入NH4+并未改變B10銅鎳合金的自腐蝕電位,兩種體系下,陽極極化曲線均具有明顯的3個氧化峰,推測包含3個陽極反應過程,且在較高陽極極化電位下,有非典型“鈍化”行為,說明陽極反應產物覆蓋在B10銅鎳合金表面,阻止了腐蝕。

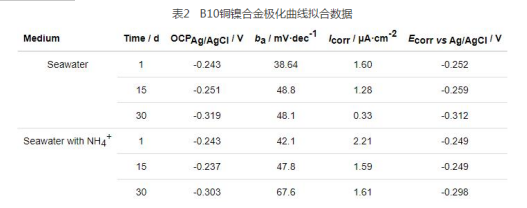

極化曲線的擬合數據顯示,B10銅鎳合金在加NH4+海水中始終具有更高的自腐蝕電流密度,這體現了NH4+對B10銅鎳合金腐蝕的促進作用,與前文的實驗結果是一致的。
2.3 腐蝕產物形貌表征和成分分析
2.3.1 SEM觀察

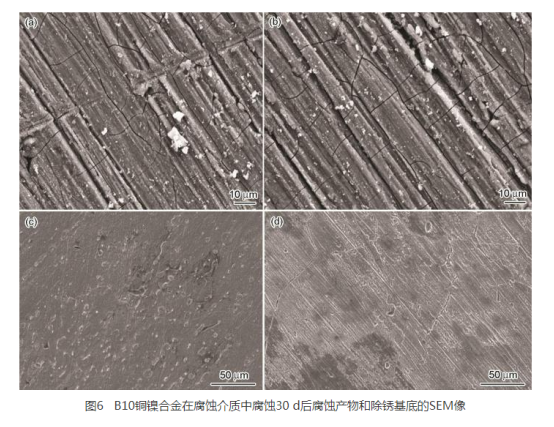

圖6a和b為B10銅鎳合金腐蝕30 d腐蝕產物和除銹基底的表面形貌圖,可見兩種環境下表面均有較多腐蝕產物,且由于表面失水,可見皸裂細紋。去除腐蝕產物后,由圖6c和d可以明顯看出高NH4+環境下B10銅鎳合金表面點蝕、蝕坑數量多,局部腐蝕更嚴重。說明NH4+的存在促進了B10銅鎳合金的局部腐蝕。
2.3.2 EDS成分分析結果

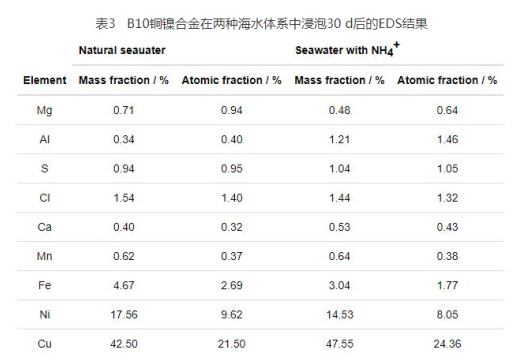

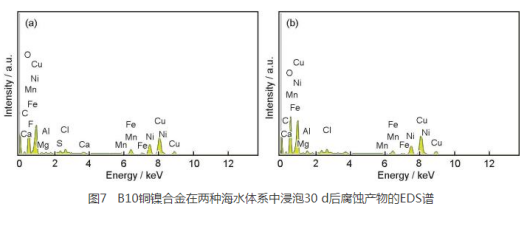

圖7為B10銅鎳合金在兩種海水體系浸泡30 d腐蝕產物的EDS譜圖,表3為B10銅鎳合金在兩種海水體系中浸泡30 d腐蝕產物的EDS數據??芍?,B10銅鎳合金在兩種海水體系中的腐蝕產物組成元素主要為O、Cu、Ni,元素含量占比相差不大。此外還檢測出S、Cl、Mn、Fe等少量元素,這些元素可能來自合金組分或者海水中。未檢測出N,可能是因為NH4+參與反應的腐蝕產物溶于海水因而未在產物中顯現。
2.3.3 XPS成分分析

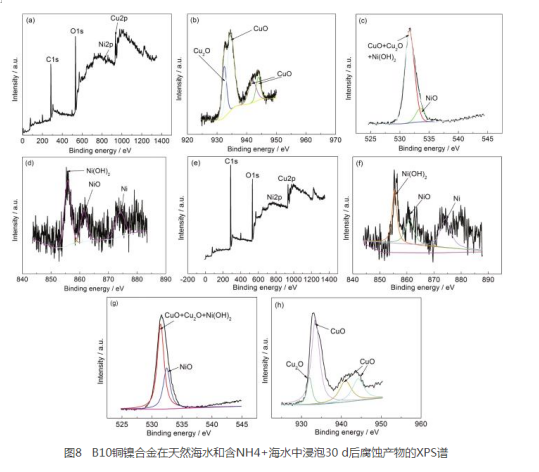

圖8為B10銅鎳合金在腐蝕介質中浸泡30 d腐蝕產物的XPS譜圖。XPS元素結合能數據以284.8 eV處的C—C鍵為參考進行分峰擬合,產物的定量結果如圖9所示。兩種環境下腐蝕產物種類一致,Cu、O、Ni在腐蝕產物中的主要存在形式都是CuO、Cu2O、NiO、Ni(OH)2。差別在于腐蝕產物中Cu2O的含量上,NH4+濃度升高后Cu2O在Cu的氧化物中占比從37%下降為22%。由此可見,NH4+的加入顯著降低了Cu2O在腐蝕產物中的含量,進而促進了B10銅鎳合金的腐蝕。
2.4 海水中NH4+對B10銅鎳合金腐蝕影響機理討論
從Ni2+的配位性質可知,在NH4+濃度為10 mg/L 的條件下,配離子[Ni(NH3)6]2+不易生成,Ni(OH)2是其穩定存在形式[22]。
B10銅鎳合金在腐蝕前期的兩個過程,分別是保護性鈍化膜的建立和Cl-等侵蝕性離子的吸附和侵蝕。反應 (1) 是體系中***主要的陰極去極化過程,反應 (2) 體現了Cl-對陽極過程的促進作用。反應 (3) 體現了Cu2O薄膜的建立,該膜具有高致密性,隨著其完整度越來越高逐漸發揮出色的保護作用,這也是Cu合金抗蝕性能的主要來源。反應 (4) 是CuO的生成過程,CuO層位于Cu2O層之上,相較疏松。
反應 (5) 和 (6) 反映了NH4+通過消耗Cu2O生成配離子,削弱Cu2O膜的致密性和完整性。
反應 (6) 的存在會令Cu2O膜-保護膜減薄和產生裂紋/缺陷,導致其保護性能大打折扣。同時,反應 (7) 會消耗界面附近的O2,從而還會抑制Cu2O膜的修復。總的來說,NH4+對腐蝕產物中的Cu2O保護膜具有針對性的破壞作用。NH4+促進該合金的腐蝕作用機理可解釋為:一方面NH4+與銅離子形成銅氨絡合物,促進了Cu失電子過程,另一方面NH4+的存在使保護性產物Cu2O減少。
3.結論
(1) NH4+對B10銅鎳合金在海水的腐蝕具有促進作用,促進了B10銅鎳合金產生局部腐蝕,主要表現為點蝕。
(2) 在含NH4+海水中,B10銅鎳合金表面的腐蝕產物主要為Cu和Ni的氧化物CuO、Cu2O、NiO,但具有保護作用的Cu2O占比小。NH4+對腐蝕產物中的Cu2O保護膜具有針對性的破壞作用。
來源:中國腐蝕與防護學報 作者:王家明,楊昊東,杜敏,彭文山,陳翰林,郭為民,藺存國
