摘要:銅因其具有優良的導電導熱性能和良好的工藝性能,在電子元器件制造業中得到廣泛應用。隨著電子元器件工業的發展和對材料性能要求的不斷提高,目前大量使用的普通銅材被無氧銅及銅銀合金材料逐步取代將是近期的發展趨勢。

關鍵詞:無氧銅;電子銅;發展趨勢;上引連鑄工藝

中圖分類號:TM205.1文獻標識碼:A文章編號:1671- 8887(2006)01- 0010- 04

1.引言

銅及銅合金由于具有優良的導電導熱性能和良好的工藝性能,耐腐蝕,易加工,焊接性好及相對低廉的價格,在電線電纜、電氣觸點和電子元器件制造業中得到廣泛應用。為了滿足電子工業發展的需求,近年來新型銅及銅合金材料如無氧銅及銅銀合金電接觸材料、銅鐵合金引線框架材料以及單晶銅材料等的研制開發、工藝技術的改進和產品推廣應用取得了顯著的進步。本文介紹了無氧銅的制備方法并對電子銅的發展趨勢進行了論述。

2.上引法生產無氧銅的冶金原理及工藝特點

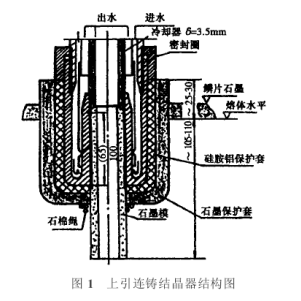

上引法生產無氧銅坯料(板坯、管坯和線坯)是國際20世紀80年代日趨成熟的工藝技術。上引連鑄的工藝過程實質上就是向上的連續鑄造過程。在工頻或中頻爐內熔化和精煉(主要是脫氧和除氣)后的銅液經過橋進入保溫爐,通過插入銅液的結晶器內的石墨模(圖1),在籽晶桿的牽引帶動下,隨著熱量的導出而凝固結晶,成形的板坯和線坯經傳動機構、收卷機構***后成卷。單卷重量根據后工序的設備能力隨意用等離子切割機進行剪切,生產過程連續進行。質量檢驗每班一次,包括雜質分析、氧含量測定、坯料尺寸精度和外觀質量等。工藝參數在規定范圍內根據生產情況由工藝人員調整,不合格的坯料由于較為純凈可以回爐重熔,合格坯料轉入后工序加工。用于制備無氧銅的原料為優質電解銅,原材料需經嚴格的表面處理。銅液的溫度、牽引速度、結晶器水冷效果是影響鑄坯質量的關鍵工藝因素。

銅液在保溫爐中的溫度對鑄坯質量影響較大,溫度過高會使晶粒粗化,含氧量上升,對石墨模的使用壽命帶來不利影響;溫度過低,銅液流動性差,易出現冷隔和裂紋以及疏松和斷坯等。實驗表明,銅液溫度控制在(1150± 5)℃是***佳的生產溫度。銅液在熔化和精煉過程中,自始至終處于木炭和鱗片狀石墨的覆蓋之下。木炭入爐前需進行烘烤,水含量< 8%,粒度為 30～ 50mm。在精煉過程中發生如下反應: 4Cu+ O2※2Cu2O, 2Cu2O+C※4Cu+ CO2←,***終達到脫氧的目的。銅液進入結晶器石墨模中,熱量主要通過石墨模※結晶器※循環冷卻水向外散發。凝固過程的固液界面見圖2。在銅液凝固過程中,冷卻速度越快,柱狀晶越細小,組織越致密,因此,快速凝固是獲得細化的結晶組織,改善偏析狀況,從而獲得質量較好鑄坯的重要方法。實踐表明,在設備條件允許的情況下,通常將結晶器進出水溫差由12℃減小到7℃左右,可以使鑄坯粗大的柱狀晶得到明顯改善。

實驗發現,在銅液凝固過程中,若牽引速度過慢,不僅影響產量,而且無助于改善鑄坯質量;而過快的牽引速度則會出現縮孔和斷坯。一般引桿速度為1180～ 1200mm/min,引板速度為80～ 100mm/min,節距為3～ 4mm,可以獲得質量優良的鑄坯。此外,生產車間的環境條件如溫度、濕度以及天氣狀況等都會給無氧銅生產帶來影響,必須通過工藝參數進行調整。

3.無氧銅及銅銀合金的主要技術特性

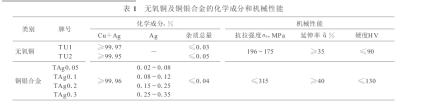

無氧銅及銅銀合金線、帶材廣泛用于制造各種開關、繼電器、連接器等電子元器件及家用電器、電動工具、汽車、摩托車配套電機的換向器等。無氧銅及銅銀合金產品的牌號、化學成分和機械性能見表1。無氧銅及銅銀合金的主要性能特點是:①導電、導熱性好,電阻率ρ20℃≤ 0.017593Ψ mm2/m,相對導電度≥ 98%;②可以提供T、Y、Y2、M各種狀態的產品;③材料含氧量低,含氧量≤ 0.02× 10- 3,具有良好的抗氧化、耐腐蝕性能;④成形工藝性好,在進行復雜元器件的加工時,不出現開裂、起皮和扭曲變形等缺陷;⑤強度高,塑性好,有助于提高元器件的耐磨性和使用壽命。

4.電子銅的發展趨勢

電子銅是制造電子元器件的基礎材料。隨著電子元器件制造業的發展,對電子銅材料的尺寸精度和表面質量提出了更新更高的要求,尤其是要求在不致給銅的本質特性(優良的導電導熱性等)帶來較大影響的情況下,努力改善其機械性能將是銅合金的發展趨勢。

4.1銅銀合金

無氧銅中摻入少量銀,通過適當?shù)臒崽幚?可以使銅得到強化,而對其導電導熱性不會造成太大的影響。目前這種材料主要用于微型電機的換向器和牽引機車的接觸線等。它不僅保持了無氧銅的導電導熱特性及良好的工藝性能,而且強度和耐磨性有了明顯提高。

4.2銅鐵合金

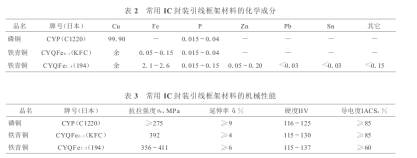

隨著微電子技術的發展,集成電路(IC)封裝用引線框架材料已經成為電子合金材料的一大系列,主要有銅合金和鐵鎳合金兩大類。由于銅具有優良的導電導熱性能,隨著低合金強化工藝技術的不斷進步和高密度封裝技術要求的提高,銅合金引線框架材料已經在90%的范圍內取代了鐵鎳合金。其中,銅稀鐵合金就是一種固溶強化型的引線框架材料系列。據調查,目前我國每年IC封裝用引線框架材料的用量均在2000t以上,由于國內銅基引線框架材料還處于研制階段,尚未實現批量生產,因此目前基本依賴進口。表2、表3分別是常用IC封裝引線框架材料的化學成分和主要性能指標。

C引線框架材料的尺寸精度要求特別嚴格,普通的金屬材料生產設備無法達到,必須采用高精度的全套加工設備才能滿足。其主要尺寸精度指標為:厚度公差:產品厚度0.25～ 0.45mm時,± 0.01mm;寬度公差:產品寬度≤ 100mm時,± 0.05mm;側向彎曲:產品寬度< 60mm時,≤ 1mm;寬度≥ 60mm時,≤ 1.5mm/m;橫向彎曲:產品寬度< 43mm時,≤ 0.1mm/m;寬度≥ 43～ 60mm時,≤ 0.15mm/m;撓曲度:≤ 10°/m;卷狀彎曲:≤ 1.5mm/200mm;毛刺:< 0.01mm。

4.3單晶銅

單晶銅的熱型連鑄工藝技術是日本大野篤美教授發明的,又稱為Ohno Continuous Casting,簡稱OCC法。由于鑄坯在結晶器內實現單向凝固,并且由牽引機械不斷引出,可以進行連鑄生產,因此為規?；a(chǎn)創造了有利條件。定向凝固裝置的示意圖見圖

單晶銅的特點是:①無晶界或少晶界。由于鑄坯實現了單向凝固,整個斷面由一個或幾個軸向排列的平行晶體構成,即所謂單晶或單向結晶組織。顯微組織特征是無晶界或少晶界; ②由于單晶體的結構比較完備,基本消除了縮孔、疏松、氣孔、夾雜等缺陷;③鑄坯表面光潔、無裂紋,為后工序加工帶來方便; ④經過加工成材的單晶銅電阻率ρ20℃≤0.01690Ψ mm2/m,相對導電度≥ 102%;⑤抗拉強度為140～ 250MPa,延伸率為28%～ 75%;⑥氧含量≤ 1× 10- 5,氫含量≤ 1× 10- 6。在國外,尤其在日本單晶銅已得到廣泛應用。由普通銅材(T1,T2)到無氧銅(TU1,TU2)再到單晶銅(TG1,TG2,PuRe,Copper OCC),說明了電子銅材料的發展趨勢。這不僅代表著電子功能材料的技術進步狀況,而且也是隨著電子元器件工業發展對所需電子材料的技術要求越來越高的必然結果。

單晶銅的主要應用領域為:

(1)音像設備。由于單晶銅無晶界或少晶界,信號的傳輸不受晶界的反射、折射等現象的影響,減少了信號的變形、失真、衰減等,顯著改善了音像質量。

(2)通信設備用元器件和傳輸系統。采用單晶銅制造相關元器件和傳輸線路,從根本上改善了傳輸效果。

(3)計算機網絡系統及外圍設備。由于計算機網絡必須傳輸***數字信號,用普通銅材甚至無氧銅來制作相關元器件和傳輸線路,其強烈的集膚效應和晶界損耗都會造成信號衰減和失真,因此必須用單晶銅才能獲得完善的傳輸效果。

(4)集成電路引線。要求使用0.05～ 0.019mm微細銅線制作,只有單晶銅才能進行這種微細線的加工,并可逐步取代金線以降低制造成本。

(5)電子元器件的制造。隨著電子工業的發展,對各種開關、繼電器、連接器、揚聲器、蜂鳴器、中周、微型變壓器等電子元器件的高性能、微型化、輕量化的要求愈來愈高,在此領域用單晶銅替代普通銅材甚至無氧銅是技術發展的必然趨勢。
