摘要：某公司使用ＴＵ１無氧銅棒生產電真空器件，封裝過程中銅棒表面起泡。采用低倍檢驗、金相檢驗、化學成分分析、掃描電鏡以及能譜分析等方法對起泡原因進行了分析

。結果表明：ＴＵ１無氧銅棒在擠制過程中尾部切除不完全，存在皮下縮尾缺陷，皮下縮尾缺陷中的氧化物夾雜是導致銅棒表面起泡的主要原因。

關鍵詞：ＴＵ１無氧銅棒；電真空器件；表面起泡；皮下縮尾；氧化物夾雜

中圖分類號：ＴＧ３７９　　　文獻標志碼：Ｂ　　　文章編號：１００１－４０１２（２０１７）０２－０１４４－０３

電真空器件主要應用于高頻和超高頻發射管、高壓和超高壓開關、波導管、磁控管等領域，要求嚴格控制材料中的氧含量，其原因是電真空器件需要在氫氣中加熱封裝，氧的存在會導致氫氣?。郏保莸陌l(fā)生，引起器件在高真空環境中的破壞，因此電真空用銅必須用高純度的無氧銅作為原材料。某公司選用ＴＵ１無氧銅棒作為生產電真空器件的原材料，在封裝過程中發現工件表面起泡，導致產品報廢。一段時間以來，無氧銅及其他紫銅在生產過程中產生起泡現象一直困擾著原材料生產廠家。為此，筆者通過***的理化檢驗及分析探討了可能導致該批無氧銅工件表面起泡的原因，并給出了改進措施。

１.理化檢驗

１．１低倍檢驗

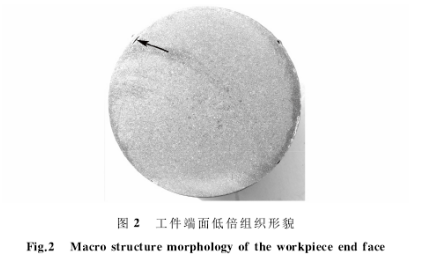

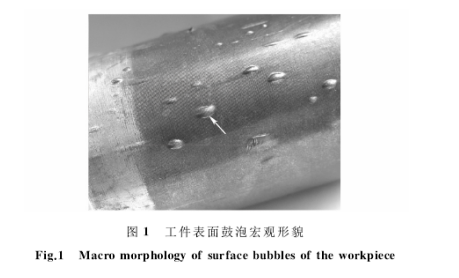

ＴＵ１無氧銅電真空器件表面的鼓泡形貌如圖１所示，圖中箭頭所指為鼓泡。對工件橫端面車削后用體積分數為３０％的硝酸水溶液腐蝕，肉眼可觀察到

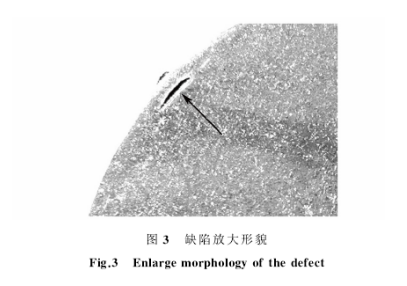

在棒材近表面存在皮下缺陷，未發現其他低倍缺陷，如圖２所示，圖３為圖２中箭頭所指缺陷的放大形貌，可以清楚地看到裂口的外側向外鼓出形成起泡。

１．２金相檢驗

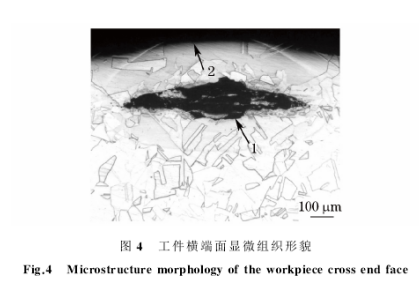

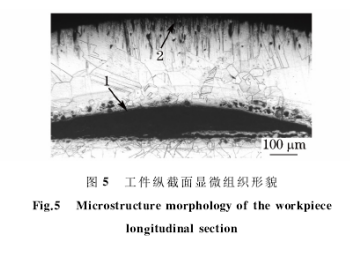

對工件沿橫端面和縱截面取樣，經金相制樣并侵蝕后在金相顯微鏡下觀察。工件顯微組織為α單相再結晶組織，晶間無第二相，組織正常。在工件橫端面和縱截面金相試樣上均可觀察到皮下縮尾缺陷，如圖４和圖５所示，圖中箭頭１所指為缺陷，箭頭２所指為工件外表面。

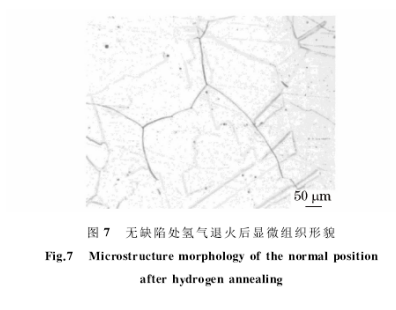

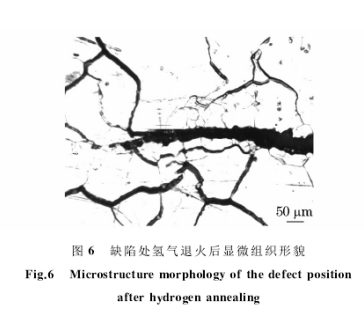

對工件有缺陷處和無缺陷處分別取樣進行氫氣退火，按 ＹＳ／Ｔ?。常常?/span>—２００９《無氧銅含氧量金相檢驗方法》［２］進行等級評定。有缺陷處經氫氣退火后，晶間嚴重開裂，氧含量等級為５級，見圖６；無缺陷處經氫氣退火后，晶間無裂紋，氧含量等級為１級，見圖７。

１．３化學成分分析

對工件取樣進行化學成分分析，其中氧含量在美國力可定氧分析儀上分析，其他元素含量均在美國熱電４４６０型直讀光譜儀上分析。各元素含量分析結果和 ＧＢ／Ｔ　５２３１—２０１２《加工銅及銅合金牌號和化學成分》［３］中 規 定的 ＴＵ１ 無 氧 銅化學成分見表１?？梢姽ぜ须s質元素的含量均小于標準規定的含量上限要求，尤其是氧含量遠低于標準規定的含量要求。

１．４掃描電鏡分析

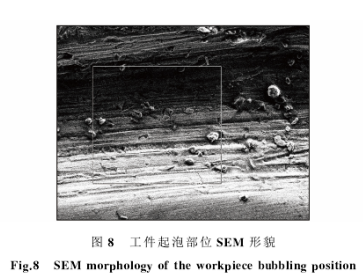

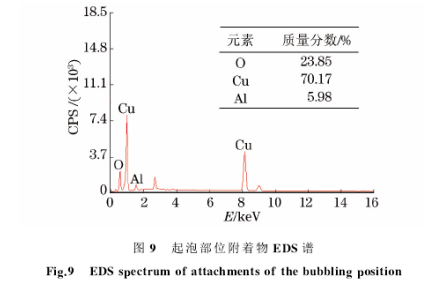

工件起泡處剖開后底部的掃描電鏡（ＳＥＭ）形貌如圖８所示，可見表面有明顯的附著物，對附著物進行能譜（ＥＤＳ）分析，結果顯示附著物主要為由氧、銅、鋁等元素組成的氧化物，見圖９。

２.分析與討論

工件材料為 ＴＵ１無氧銅棒，原始棒材機加工后經真空高溫釬焊，表面出現較多、大小不等的起泡，起 泡 表 面 圓 滑、飽 滿，且 沿 加 工 方 向 稍 有 拉 長（圖１）。工件端面低倍腐蝕后觀察，組織較細，在距棒材近表面處存在不連續的環狀皮下縮尾缺陷，局部已張開并形成裂口（圖２），裂口的外側向外鼓出形成起泡（圖３），未發現其他低倍缺陷?？s尾是擠壓制品尾端的一種特殊缺陷，按其在制品上分布的位置，可分為一次縮尾、二次尾、皮下縮尾。皮下縮尾位于制品表面或近表面，嚴重的可以形成表面分層。擠制品在擠壓后期死區附近的金屬因劇烈滑移產生很大的剪切應力而斷裂，此時剩余錠坯表面的氧化膜、潤滑劑等污物沿著斷裂面流入擠制品包覆在表面或近表面，從而形成皮下縮尾缺陷［４］。從工件橫端面顯微組織中觀察到了這種氧化物夾雜，氣泡剖面局部張開，裂口中間有空隙（圖４），裂口處外側金屬較薄，向外鼓出形成起泡；工件縱截面顯微組織中缺陷多表現為沿軸向分布的一條不連續的黑色條狀夾雜物，同樣存在局部張開、中間有空隙的裂口 （圖 ５），向 外 側 鼓 出 的 特 征 也 同 樣 明 顯。將存在皮下縮尾的試樣在氫氣氣氛中加熱到８４０℃保溫２０ ｍｉｎ 退火處理，夾雜缺陷處晶界嚴重開裂（圖６），金相法檢驗得到的氧含量等級為５級，而沒有缺陷的部位未發生晶界開裂（圖７），金相法檢驗得到的氧含量等級為１級。鼓泡底部位置的電鏡掃描和能譜分析結果顯示，鼓泡底部表面有附著物，且附著物為氧化物夾雜（圖８和圖９）。工件化學成分分析結果顯示，各組成元素含量均符合標準技術要求，原材料氧含量也在正常范圍內。低倍檢驗結果表明，工件除了皮下縮尾外無其他缺陷，低倍組織正常。工件顯微組織為 α單相再結晶組織，晶間無第二相，顯微組織也正常。

由此可見，由于工件近表面處存在不連續的皮下縮尾缺陷，皮下縮尾中的氧化物夾雜含有大量的氧元素，在氫氣氣氛中高溫封裝時與氫氣發生反應生成水蒸氣，產生較大的壓力，當壓力超出工件外側金屬層的強度時，外側金屬層便會發生變形向外鼓出，在工件表面形成起泡［５］。

3.結論及建議

（１）由于工件近表面處存在不連續的皮下縮尾缺陷，皮下縮尾中的氧化物夾雜含有大量的氧化亞銅或氧化銅，是導致工件在氫氣中加熱封裝時表面形成起泡的主要原因。

（２）減輕或避免縮尾的措施有：切除尾部；選擇合理的擠壓溫度和擠壓速率，并改進模具為擠壓時提供金屬均勻流動條件，減少紊流可使縮尾大大減輕；另外采用脫皮擠壓也可減 輕縮尾，提高擠制品質量。

來源：中國知網    作者：李湘海
