關于易切削硫銅和碲銅棒材工藝試制及組織與性能研究

發布時間:2021-06-02點擊:2410

摘要:試驗制備了銅—硫,—碲兩種合金,研究了擠壓工藝參數及冷變形對這兩種合金的機械性能、電氣性能,顯微組織的影響,為硫銅、碲銅棒材工藝參數設計提供可靠依據。硫、碲合金元素在鑄態下與形成化合物硫Cu2S、Cu2Te,這兩種化合物在較高溫度與銅形成共晶,以彌散而柔軟的第二相粒子的形式分布于銅基體中,細化晶粒,顯著改善合金切削性能,同時對導電率的影響比較小。

關鍵詞:第二相;彌散;擠壓;晶粒

中圖分類號:146.11   文獻標識碼:A

精密導電器件不但要求有較高的導電性,由于形狀復雜,還要求有精密的尺寸、光潔的表面,大都要進行切削加工,因此還要求材料有優良的切削加工性能。純銅雖有優良的導電導熱性能,但切削性能較差,所以重要導電器件多采用含碲銅合金[1]。在保留銅合金的優良特性的同時,導電和導熱性能降低不多,而且可使用常規方法生產,美國等國家成功地以元素硫、硒、碲加到銅和銅合金中去,它們不能溶解到基體金屬中去,以第二相形式彌散分布于晶間或晶內,加之它們形成的第二相都很軟(顯微硬度低于Cu2O)[2],使切屑易斷,改善材料切削性能。作為易切削材料使用的硫銅(14720)碲銅(14500)合金,目前國內對于其生產工藝、組織和性能的研究很不充分,研究報道極少。沈陽有色金屬加工廠在試生產的過程中積累了大量的技術數據,為硫銅和碲銅的工藝參數設計提供可靠依據。

1.試驗目的和方法

探索硫銅(C14720)、碲銅(C14500)組織和性能的變化規律及合理的工藝參數,制定符合ASTMB124中C14720、C14500的技術條件要求的棒材生產工藝。

試制產品規格及狀態:

  30± 0.06 H50(拉制) S25.4± 0.10 H50(拉制)

1.1合金制備(熔鑄)

(1)使用設備:工頻600 kg電爐;


(2)鑄錠規格:  223×(370~ 400)mm;

(3)澆鑄溫度:1 200~ 1 220℃ ;

(4)覆蓋劑:烤紅煙灰;

(5)加P-Cu中間合金作為脫氧劑,含磷量

C14720為0.02%,C14500為0.01%。;

(6)由于硫易燒損,須以硫粉裝入薄壁銅管內

密封兩頭插入,碲以紫銅薄帶包好后加入。

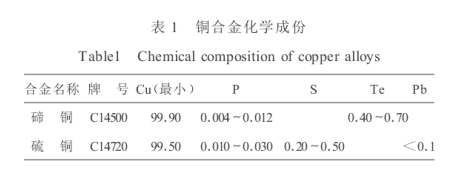

配料比C14720硫:0.45%;C14500碲:0.55%取鑄造試樣進行金相組織觀察,并拍攝金相組

織圖片。

1.2實驗觀察與測試

鑄坯經2 500 t擠壓機加工成棒材,采用水封擠壓和擠壓后空冷這兩種方式,比較機械性能和金相組織的差別,擠壓后進行綜合機械性能試驗,包括抗拉強度,硬度,導電率,延伸率、晶粒度。

擠壓坯料規格:  33×(3 000~ 3 500)mm

1.3繪制硬化曲線

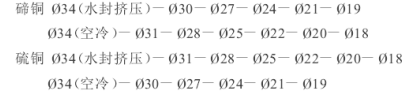

將擠壓坯料拉制成棒材,按拉伸道次取金相試樣和綜合機械性能試樣,進行材料硬化性能實驗,繪制材料硬化曲線。擠壓坯料冷加工試驗流程:


2.試驗結果

2.1擠壓工藝參數的研究

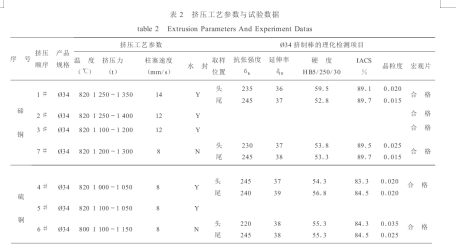

擠壓冷卻條件對擠制棒材的導電率,晶粒度,綜合機械性能無明顯影響。

碲銅的導電率不論是淬水還是空冷均達到89%IACS,硫銅的導電率兩種冷卻方式也沒有明顯區別,均為84%IACS。硫銅和碲銅的導電性能之所以不受冷卻方式的影響,是由于硫和碲在銅中的溶解度都很小,并且都呈彌散分布的第二相形式析出,引起的晶格畸變比較小,應力場強度較低,從而使合金保持著優良的導電性[3]。尤其重要的是,硫、碲即使在高溫下溶解度也很小,碲在800℃時溶解度也不超過0.01%,而硫在銅中的溶解度800℃時則更低,僅為0.002%,因此這兩種合金不能進行淬火時效熱處理強化。且這兩種合金共晶溫度很高,硫銅的共晶溫度為1067℃ ,碲銅的共晶溫度為1084℃[2],不會由于共晶熔化引起熱脆,冷卻方式不會影響其性能。從擠壓試驗數據可以觀察到,這兩種合金的性能與擠壓態的純銅相比,強度硬度均無明顯變化,僅延伸性能略有下降,但擠壓態硫銅和碲銅合金的晶粒度卻明顯低于同狀態的純銅,說明合金化元素使合金基體的再結晶溫度有明顯提高。




2.2金相顯微組織觀察

金相顯微組織觀察見圖1。

照片1為鑄造碲銅金相組織圖片(未侵蝕)。白色基體為α固溶體,蘭灰色略呈網狀分布的析出物為碲與銅形成的化合物Cu2Te,該化合物與α固溶體在1 084℃形成共晶,在銅中形成第二相(α+ Cu2Te)。照片2為鑄造硫銅金相組織圖片(未侵蝕)。白色基體為α固溶體,呈蘭灰色粒狀彌散分布的析出物為共晶體(α+ Cu2S)。由照片中可以觀察到,鑄態組織的顆粒發育的較大,第二相粒子形態為球狀,顆粒尺寸***大為10μm。文獻[4]指出作用顯著的強化顆粒必須是均勻彌散分布,尺寸為亞微米級,因此,碲銅、硫銅的第二相顆粒細度不夠,強化作用微小。

照片3和照片4硫銅和碲銅合金擠壓態的顯微組織,基體已經再結晶,第二相粒子為鏈狀和條狀。

照片5和照片6為硫銅和碲銅的變形棒材試樣的金相組織照片。變形合金的顯微組織為沿加工方向拉長的基體相和化合物Cu2Te、Cu2S形成的鏈狀和條狀第二相粒子。根據強化理論,第二相粒子如果為柔軟相,當位錯運動時,位錯線很容易擺脫顆粒的釘扎并攀越顆粒,繼續向前滑移,使第二相被拖曳成鏈狀的顆粒分布,即第二相粒子很容易被位錯切過甚至粉碎,隨同基體一同變形。因此對材料的強化作用很微弱。這一點與性能測試得到的結論相一致,即硫銅和碲銅的性能與純銅相差很微小,僅造成延伸性的少量損失。




2.3合金的冷加工性能

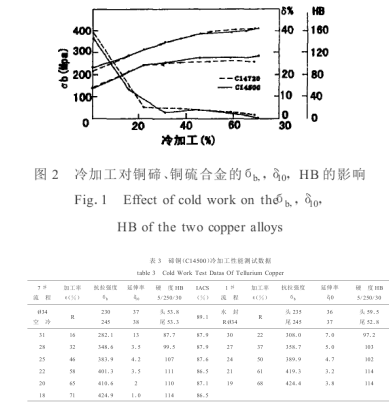

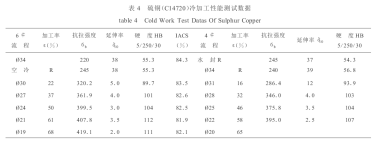

硫、碲合金具有良好的冷加工能力,可以從 34 mm的擠壓態棒材經多道次的冷拉直接加工到 18 mm,而不用中間退火,且加工硬化速率明顯低于其他銅合金。硫銅(C14720)、碲銅(C14500)綜合機械性能曲線如圖2所示。圖2顯示了硫銅和碲銅的硬化規律,很顯然兩條曲線的重合性相當好,說明硫銅和碲銅具有相對一致的性能,硬化速度。并且硬化速度均勻,強度和硬度緩慢上升,但延伸率在冷變形初始階段即迅速下降到較低數值,延性損失速度明顯大于純銅。淬水和空冷兩種冷卻方式的擠壓坯料拉制成的棒材性能無明顯差異。硫銅、碲銅的硬化速度與純銅相似,只有延伸性能略受影響。較大的冷加工只能使合金的導電率下降2%左右,導電率的下降幅度不大,反映了硫、碲銅合金的導電率對冷加工不敏感。



2.4材料切削性能的變化

根據文獻5介紹,影響切削性能的因素很多,除了正確選擇切削工藝條件外,再結晶晶粒呈均勻細粒狀,第二相細且均勻分布是至關重要的,第二相細且均勻分布其效果甚至比提高合金含量還要好。易切削銅材進行拉伸加工,可使剪斷力增大,再加上柔



軟質點的影響,可大大減小切削阻力,在一定程度上對改善材料切削性能有益。但冷加工量不益過大,從我廠的試驗數據上觀察,在保證合金強度的條件下,冷加工量保持在50%以下切削性能***好。我廠試生產的硫銅和碲銅為拉制品,顯微組織細密,晶粒沿加工方向拉長,第二相也隨同變形,呈條狀或鏈狀分布以易切削黃銅(61%Cu、3%Pb,36%Zn)車削率為100%作標準進行比較,純銅的車削率為僅為20%,而硫銅和碲銅的車削率均能達到80%以上。

3.結論

(1)冷卻條件對擠壓棒材的導電率、晶粒度、綜合機械性能無明顯影響。擠壓棒材強度,硬度與純銅無明顯的差異,僅延性略有下降,晶粒度明顯得到細化。

(2)碲與硫在中均形成穩定的金屬間化合物Cu2Te、Cu2S,呈網狀和點狀彌散分布。第二相粒子很柔軟,可以和基體一同變形成條狀和鏈狀,對合金強化作用微弱,再結晶溫度高于基體金屬。

(3)合金具有優良的冷加工性能,加工硬化速度均勻,延伸性能損失較快,導電率對冷加工不敏感。

(4)成品切削性能優異。

來源:中國知網   作者:王艷杰
