不同類型超聲探傷儀在熱軋紫銅板中的應用比較,從熱軋紫銅,板粗大晶粒,豁滯性,超聲波探傷儀應用等探討

發布時間:2021-05-24點擊:1791

摘要:熱軋紫銅板的粗大晶粒和紫銅本身存在的戮滯性,造成超聲波的散射和豁滯吸收衰減特別大,嚴重影響了超聲波的探傷結果。本文通過利用國內外不同類型超聲波探傷儀對不同厚度的熱車L紫銅板的探傷試驗和應用比較,以其探索出更好地適用于熱軋紫銅板探傷的儀器和方法,并為儀器的進一步開發提供一些有益的參考數據。

主題詞:熱軋紫銅,板粗大晶粒,豁滯性超聲波探傷儀應用

一、前言

及銅合金產品因其優異的導電、導熱和耐腐蝕性能而廣泛應用于航天、航空、核電、船舶、艦艇、海水淡化、冶金等許多重要的工業部門,這些行業對銅材內部質量要求越來越高,要求生產企業必須對銅材進行100%超聲波探傷,合格產品方可出廠。近年來,掀起了新一輪投資***,國內外大型鋼鐵集團無一例外地選擇熱軋紫銅板代替原有的鑄鐵板作為冶煉高爐的冷卻壁。與鑄鐵相比,紫銅的導電和導熱性能是鑄鐵的10多倍,而使用壽命是鑄鐵的3倍多,因而被廣泛地用于高爐的冷卻壁。由于紫銅在熔鑄時易生成粗大的柱狀晶,在隨后的熱軋過程中,這種粗大的晶粒很難消除一直保持在***終的成品內,加上紫銅本身存在的豁滯性,從而造成超聲波的散射和鉆滯吸收衰減特別大,嚴重影響了超聲波的探傷結果。筆者利用國內外不同類型的超聲波探傷儀對不同厚度的熱軋紫銅板進行了多年的探傷試驗,實驗結果表明國產和進口的數字式儀器與模擬儀器以及數字式儀器

之間對不同厚度的紫銅板探傷有著明顯不同的檢測結果。本文通過國內外不同類型的超聲波探傷儀在熱軋紫銅板的應用比較,以其探索出更好地適用于熱軋紫銅板探傷的儀器和方法,并為儀器的進一步開發提供一些有益的參考數據。

二、熱軋紫銅板組織結構的特性

用于高爐冷卻壁的熱軋紫銅板牌號為TuZ,通常澆鑄出厚度為2朽一295~的錠坯,然后在熱軋機上直接軋出成品,根據不同用戶的要求,板材厚度一般為50一210~。

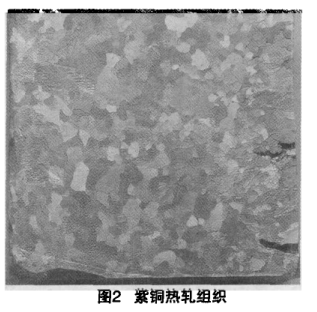

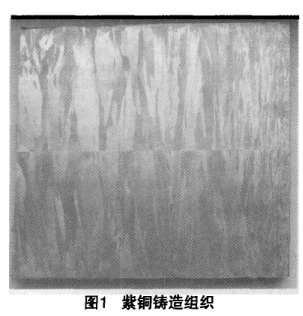

由于紫銅的結晶范圍很窄,在熔鑄時易生成粗大的柱狀晶(如圖1所示),這種粗大的晶粒在隨后的熱軋過程中很難消除,***終保持在熱軋紫銅板內形成粗大晶粒,有的晶粒直徑達到毫米級(如圖2所示),這種粗大的組織對超聲波具有強烈的散射作用,另外紫銅本身存在勃滯性,對超聲波具有強烈的衰減作用,由于上述組織結構的特殊性,使其超聲波檢測存在很多技術上的難點。

三、儀器應用比較

對于不同厚度的熱軋紫銅板,由于變形量不同,致使鑄造組織的破碎程度不一樣,其組織晶粒大小不同,對超聲波的散射程度也不一樣,同樣不同厚度的熱軋紫銅板其豁滯吸收程度也一樣。通過大量的試驗證明,在厚度小于70mm時,對超聲波衰減影響***大的是材料晶粒大小,厚度在70一140mm之間,主要是鉆滯吸收的影響,厚度大于140mm時,晶粒大小和勃滯吸收雙重影響檢測結果。為此,我們按三個厚度區間對超聲波探傷儀進行了應用比較試驗。

1.厚度小于70~時的應用

采用上述試驗儀器匹配頻率為1.25MHz、2.5MHz和5MHz直探頭,分別對厚度為50mm、60~、70~的熱軋紫銅板以正常靈敏度進行探傷試驗,結果表明國產的和進口的超聲波探傷無論是數字式還是模擬的都能準確地發現板材內部缺陷,且再現性較好。對于厚度小于70~的熱軋紫銅板探傷,選擇目前市場上常用的任何一種型號的超聲波探傷儀均能滿足板材探傷的要求。

2.厚度在70一140mrn之間

同樣采用上述試驗儀器匹配頻率為1.25MHz、.25MHz和5MHz直探頭,分別對厚度為80~、

100~、120~、140~的熱軋紫銅板以正常靈敏度進行探傷試驗,結果表明:

(l)所有儀器匹配頻率為5MHz的直探頭探傷時,由于超聲波衰減嚴重,靈敏度提高到***大時,

只有一次底波出現,且噪聲幅度超過80%滿屏,因此對厚度80~以上的熱軋紫銅板不可探。

(z)國產和進口的模擬儀器以及進口數字式儀器匹配頻率為1.25MHz和2.5MHz的直探頭,均

能準確地發現板材內部缺陷,且再現性較好。但國產數字式儀器匹配頻率為2.5MHz的直探頭用正常靈敏度只能對厚度為80~和100~的銅板進行探傷,而探測厚度120mm和140~的熱軋紫銅板時,噪聲太大,無法實施探傷;匹配頻率為1.25MHz的直探頭用正常靈敏度探傷時,對于厚度為140~的熱軋紫銅板,同樣無法實施探傷。

3.厚度大于140~時的應用

用上述試驗儀器匹配頻率為1.25MHz、2.5MHz和5MHz直探頭,分別對厚度為160mm、180~、200~、210mm的熱軋紫銅板進行探傷試驗,所有有儀器在正常靈敏度下均只能顯示一次底波,噪聲太大,無法實施探傷。改用頻率為1MHz和0.5MHz的直探頭后,發現國產模擬探傷儀與

1MHz和0.5MHz頻率根本不匹配,國產數字式探傷儀與-05MHz頻率不匹配,匹配頻率為IMHz的直探頭可以對厚度為160mm的熱軋紫銅板進行探傷,厚度大于160mm時無法實施探傷。進口模擬探傷儀同樣與IMHz和0.SMHz頻率不匹配,但進口數字式探傷儀能較好地匹配IMHz和0.SMHz頻率的直探頭,采用1MH瀕率的直探頭,以正常靈敏度調整,能檢測厚度200~以上的熱軋紫銅板。

、結束語

(l)厚度小于7omm的熱軋紫銅板,組織晶粒大小和紫銅的豁滯性對超聲波檢測結果影響不大,

采用國產的或進口的儀器,無論是模擬還是數字式探傷儀,均能較好地實施探傷。

(2)厚度在70一140~的熱軋紫銅板,***好采用國產和進口模擬探傷儀或進口數字式探傷儀進行探傷。

(3)厚度大于140~的熱軋紫銅板,目前只能用進口的數字式探傷儀實施探傷,且探傷頻率應為

IMHz。

(4)國產數字式超聲波探傷儀匹配頻率IMHz和.05N任L的探頭探傷效果明顯不如進口數字式探傷儀。

(5)國產數字式超聲波探傷儀在靈敏度提高到85%(也就是增益提高到ssdB以上)時,噪聲普遍

較進口儀器大得多,這是國產數字式儀器廠家急需解決的一個問題。

(6)如何更好地匹配更低的超聲波頻率(頻率低于0.SMHz)進行超聲波探傷也是儀器廠家和探傷工作者解決的一個問題。

來源:中國知網   作者:李湘海
