摘要: 結合連續擠壓工藝制定 Gleeble -1500 熱壓縮試驗方案,測定 H62 黃銅合金流變應力,采用 Arrhenius 方程的指數形式描述 H62 黃銅的本構關系,繪制 H62 黃銅合金的熱加工圖,預測 H62 黃銅合金在連續擠壓過程中的功率耗散因子 η 和組織的分布,以及塑性失穩區的位置,確定 H62 黃銅合金的***佳熱變形參數為應變速率為 0.01s- 1,溫度為 400 ~ 500℃ 。
關鍵詞: 金屬材料; 黃銅合金; 連續擠壓; 熱加工圖; 本構關系; 流變應力
中圖分類號: TG146 11; TG113 25 文獻標識碼: A 文章編號: 1001 -0211( 2010) 02 -0007
金屬熱變形流變應力是材料在高溫下的基本性能之一,它不僅受變形溫度、變形程度、應變速率和合金化學成分的影響,也是變形體內部顯微組織演變的綜合反映。無論在制定合理的熱加工工藝方面,還是在以塑性有限元為代表的現代塑性加工力學中,其精確的流變應力數值或表達式是提高理論計算精度的關鍵。為此,國內外近些年來在這方面的研究十分活躍。
然而對于 H62 黃銅合金流變應力的研究報道甚少。采用 Gleeble - 1500 熱模擬機,結合連續擠壓工藝,制定工藝方案。在變形溫度為 100 ~ 800℃ 和應變速率為 0.01 ~ 1s- 1的變形條件下,對 H62 黃銅合金進行了等溫?zé)釅嚎s實驗,通過對黃銅合金熱壓縮變形流變應力與變形程度、應變速率以及變形溫度之間的關系分析,建立本構方程及熱加工圖,為合理制定黃銅合金熱變形工藝提供參考,以及為有限元數值模擬進一步分析提供準確數據或數學模型。
1.流變應力曲線分析

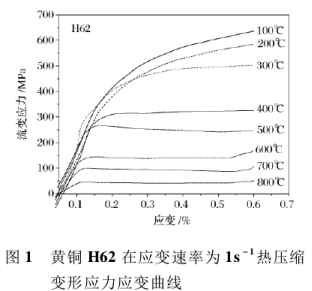

連續擠壓過程中擠壓輪轉速一般為 6r/min ~10r / min,在 1s- 1數量級上,所以結合連續擠壓工藝,分析其應變速率為 1s- 1的流變應力曲線如圖 1 所示。
結果表明,H62黃銅在400℃ 以上、流變應力出現了波峰,而后又呈直線。從圖 1 還可以看出,峰值應力對應的應變隨溫度的升高而不斷減小。真應力- 真應變曲線大致可以分為三個階段。***階段變形量較小時,隨著應變的逐步增加,位錯密度也增加,位錯消失速度也隨之增大。反映在真應力真應變曲線上是隨著變形量加大,加工硬化速度減弱,但是在***階段總的趨向還是加工硬化超過動態軟化,因此隨著變形量的增加,變形應力還是不斷增加的。第二階段當應變量超過一定值后,應力下降,表明材料在該溫度下已經發生了動態再結晶,動態再結晶的發生與發展使更多的位錯消失,材料的變形應力很快下降。第三階段,應變達到一定的時候,應力與應變呈現出穩態流變的特征,由于流變應力在此條件維持一穩定值,加工硬化和動態再結晶軟化達到平衡[3]。

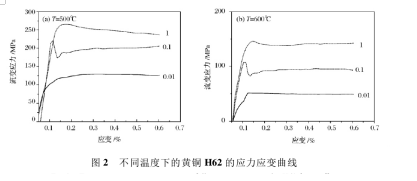

變形溫度保持不變時,應變速率越低,穩態變形階段的流變應力也越低。從圖 2 可以看出,溫度和應變速率是影響流變應力的重要因素。在同一溫度下,材料的應力峰值隨應變速率的增大而增大。一般認為,較低時材料中的儲存能較高,從而有利于材料在熱變形過程中發生動態再結晶[4]。在較高的應變速率下,塑性變形時單位應變的變形時間縮短,能發生運動的位錯的數目增加。同時由于動態回復、動態再結晶等提供的軟化過程時間縮短,塑性變形不充分,導致流變應力的增大。在同一應變速率下,溫度越高,原子的熱激活能的作用越大,原子振動加強,原子間的臨界切應力減弱,此外動態回復、動態再結晶引起的軟化程度也隨著溫度的升高而增大,從而導致應力峰值的降低[5],而且隨著溫度升高,變形速率越小,動態再結晶的臨界應變值 ε 變小,即表示材料在高溫下動態再結晶很快發生[6]。
2.本構方程
H62黃銅合金在變形過程中對變形溫度和應變速率都很敏感,研究表明[7],z 與 σ 之間服從關系式( 1) ,式中: z 為 Zener-Hollomon 參數,z = ε′·exp( Q/RT) ; A 和 а 為材料常數或應變的函數; Q 為變形激活能,k·J·mol- 1; σ 為流動應力,MPa; ε′為應變速
率,s- 1。式 ( 1) 可以表示為 z = A′σn 和 z = Aexp( βσ) ,由 Zener-Hollomon 參數的定義,ε′可分別表示為式( 2) ~ 式( 4) 。
z = A1[sinh( аσ) ]n( 1)
ε′ = A1[sinh( аσ) ]nexp( -Q / RT) ( 2)
ε′ = g Ag′σnexp( -Q / RT) ( 3)
ε′ = Aexp( βσ) exp( -Q / RT) ( 4)
在回歸 H62 合金本構方程時,首先分別以 lnσ和 lnε′及 σ 和 ln( ′為坐標作圖,再用***小二乘法線性回歸,依據式( 3) 和式( 4) ,分別對兩式兩邊取對數,再將 H62 合金的熱壓縮試驗數據代入可以得到lnε′-lnσ 圖及 lnε′-σ 圖的斜率,分別近似表示 n 和β。再將 а 和 n 的值代入式( 5) ,式( 5) 由式( 2) 兩邊取對 數 而 得,得 到 該 合 金 的變 形 激 活 能 Q =214 644k J / mol,代入 Zener-Hollomon 參數得式( 6 ) 。再將不同變形溫度下 H62 黃銅合金熱變形時的應變速率代入( 6) 式得到不同的 z 值,再與對應的峰值應力一起代入式( 7) 、式( 8) 和式( 9) ,用***小二乘法線性回歸,得到 lnz-ln[sinh( аσ) ]關系、lnz-lnσ 關系和 lnz-σ 關系的相關系數分別為 0.98148,0.98421和 0.96619,另外將所得到的 n 和 β 值與前面所獲得的 n 和 β 值相比較,結果表明 z 參數的對數和峰值應力關系較好地滿足線性關系,即 H62 黃銅合金高溫變形時的流變應力方程遵從Zener-Hollomon 參數的指數函數形式,從而 H62 黃銅合金高溫變形時的應變速率 ε′,流變應力 σ 和溫度 T 之間的關系可用式( 3) 描述[8],則熱激活能 Q 由式( 10) 求得。
Q = R{ γln[sinh( аσ) ]/ ( 1 / T) }ε′·{ ln( ′ / ln[sinh( аσ) ]}T( 5)
z = ε′·exp( 214 644 / RT) ( 6)
lnz = ln A′ + nln[sinh( аσ) ] ( 7)
lnz = ln A′ + nlnσ ( 8)
lnz = ln A′ + βσ ( 9)
Q = [lnσ / ( 1 / T) ]ε′·[lnε′ / lnσ]T·R( 10)
將求得的 A,n 和 Q 等材料參數值代入( 3) 式,得 H62 黃銅合金熱壓縮變形時的流變應力方程式( 11) 。
ε′ = e- 9 7σ7 95exp( - 215517 / RT) ( 11)
3.熱加工圖理論
動態材料模型認為材料的熱變形過程是一個能量耗散系統。外界輸入的能量 p( 公式( 12) ) 可分為兩部分,即耗散量( G) 和耗散協量( J) 。其中耗散量 G 為材料發生塑性變形所耗散的能量,絕大部分轉化為熱能,小部分以晶體缺陷的形式儲存,而耗散協量 J 為材料在變形過程中發生組織演變所耗散的能量[9]。在一定的應變和溫度條件下,這兩種能量變化 的 比 值 為 應 變 速 率 敏 感 因 子 m,見 公 式( 13)[10]。
p = σε′ = G + J = ∫ σ·d( ′ + ( ε′·dσ ( 12)
m = d J / d G = [( logσ) / ( logε′) ]ε,T ( 13)
當 m = 1 時,材料的熱變形過程為理想線性耗散系統,耗散協量 J 取***大值( Jmax= σε′ /2 ) 。功率耗散因子 η( η = J /Jmax) 為材料在變形過程中組織演變所耗散的能量與理想線性耗散能量的比值[11],表達式為式( 14) 和式( 15) 。
η = ( p-G) / Jmax= 2-2G / ( σε′) ( 14)
G = ∫ σ · dε′ ( ε′ = 0 ~ ε′min) + ( σ·dε′( ε′ =ε′min~ ε′) = [
σε′ / ( m + 1) ]ε′ = ε′min+ ( σ·dε′( ε′= ε′min~ ε′) ( 15)
一般 物 理 模 擬 實 驗 中 應 變 速 率 通 常 ε′ ≥0.001s- 1,因此可取 ε′ = 0001s- 1。當材料的本構關系滿足 σ = Kε′時,功率耗散因子 η 可表達為公式( 16) 。功率耗散因子 η 隨變形溫度和應變速率的變化構成了功率耗散圖。由于塑性成形過程中各種損傷過程和冶金變化過程都要耗散能量,因此借助金相觀察和功率耗散圖可以分析不同區域的變形機理[9 - 11]。
η = J / Jmax= 2m / ( m + 1) ( 16)

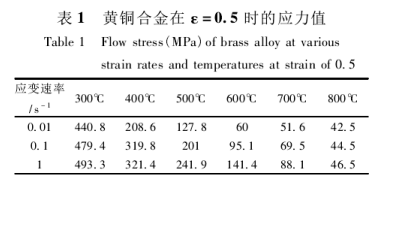

Prasad 失穩判斷準則的描述如式 ( 17 ) 所示。H62 黃銅合金在 5 種溫度及 3 種應變速率下,真應變?yōu)?0.5 時應力值列于表 l。表 l 數據顯示,采用 3次樣條函數擬合流變應力 logσ 與 logε′的函數關系,根據公式( 13) 計算出應變速率敏感指數 m,再用公式 ( 16) 計算可得出耗散效率因子 η。利用Matlab軟件在由 T 和 logε′所構成的平面內繪制出等功率耗散效率因子 η 的輪廓曲線再按照式( 17) 給出的在加工圖中流變失穩的判據標準,可以得出在不同變形溫度下 ξ( ε) 的區域,該區域內變形將出現流變失穩[12 - 14]。H62黃銅合金的熱加工圖見圖 3。
ξ( ε′) = log[m / ( m + 1) ]/ ( logε′) + m < 0( 17)

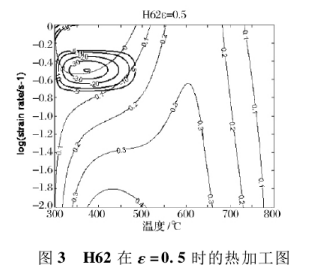

由圖 3 可以看出,變形溫度及應變速率不同,合金的動態能量消耗行為明顯不同。隨著變形溫度的升高及應變速率的降低,η 值明顯增加,即合金的動態能 量 消 耗 能 力 增 強,H62 在 變 形 溫 度 400 ~500℃ 、應變速率為 0. 01s- 1時,能量耗散因子達到峰值,約為 40% 。在 350 ~ 650℃能量耗散因子出現一個等高平臺,約為 30% 。根據曲線觀察這個區域可能是發生動態再結晶的區域,此時的動態再結晶軟化作用有利于合金的均勻性變形。在這個區域進行熱加工,能夠得到無缺陷和優異的力學性能[15]。其典型溫度的金相組織如圖 4 所示,根據組織觀察的結果可以確定出熱加工中的完全再結晶區 400 600℃ 。
圖 3 中粗實線為流變失穩圖中級數( Level) 為負值的區域,為根據Prasad 失穩準則計算得到的流變失穩區,在失穩圖中,當失穩判據為負數時,表示該區域流變不穩定。
當這個負的失穩判據絕對值越大時,表示流變不穩定的可能性越大。為了安全起見,制定熱加工工藝時,應該避免失穩區域[10]??梢钥闯?H62 合金在低于 500℃ 應變速率為0.1 ~ 1 區域發生流變失穩,根據組織觀察會容易發生晶界開裂[16],制定熱加工參數時應避免這些加工條件,由 H62 的熱加工圖可知,H62 合金在 400 ~500℃ ,應變速率為 0.0 01s- 1時,耗散因子值***大,比較適宜在此條件下進行熱加工。
4.結論
用 Arrhenius 方程的指數 形 式 能較 好 的 描 述H62黃銅合金高溫變形時的流變應力行為。用熱加工圖理論分析材料的高溫變形行為能準確直觀地反映出材料在不同變形條件下的組織演變規律。結合曲線、金相組織觀察得出 H62***佳熱變形參數為應變速率為 0. 01s- 1,變形溫度為 400 ~ 500℃。
