摘要：根據對熱管用高性能無氧銅管的研究?jī)?nèi)容、方法和技術路線，通過熱管用高性能無氧銅管鑄坯成分控制與熔鑄工藝技術的研究、銅管鑄坯大變形量行星軋制工藝的研究、熱管用 Φ6×0.2 平滑管盤拉成形工藝及熱管用 Φ8×0.2×0.10 溝槽管成形工藝的研究，成功實現熱管用高性能平滑管和溝槽管.

關鍵詞 ：熱管 ；熔鑄 ；軋制 ；盤拉 ；成形 ；平滑管 ；溝槽管

中圖分類號 ：TG2  文獻標識碼 ：A

文章編號 ：1009-3842（2021）01-0014-05

1.引言

熱管是利用介質在熱端蒸發后在冷端冷凝的相變過程，使熱量快速傳導，它具有極高的導熱性、良好的等溫性，以及冷熱兩端的傳熱面積可任意改變，可遠距離傳熱、可控制溫度等優點。它主要應用于電氣設備散熱、CPU 和電子器件冷卻、半導體原件以及大規模集成電路板的散熱領域以及航空航天、軍工等行業，比如筆記本電腦、智能手機、5G 基站、新能源汽車以及大功率 LED 燈等散熱。相比于傳統金屬散熱器，熱管散熱器具備結構緊湊、流體阻損小、有利于控制***腐蝕、低噪聲、***能等技術優勢，應用范圍將不斷擴大［5］。熱管一般由管殼、吸液芯和端蓋組成，而熱管用無氧銅管是用于制作熱管管殼的主要材料之一，包括熱管平滑管和溝槽管。所以，熱管用高性能無氧銅管將成為未來銅管行業市場新的增長點，也是銅管行業生產技術新的發展方向。熱管用無氧銅管的生產設備、工藝流程與空調制冷用銅管基本一致，其關鍵是管坯熔鑄時氧含量的控制、行星軋制工藝制定以及溝槽管齒肋成形模具參數的設計。

精密空調與制冷用磷銅合金***傳熱內螺紋銅管和光面銅管等 TP2 銅管產品，產品結構較為單一 產品市場定位于制冷行業，主要的客戶是國內空調生產企業，存在市場淡旺季非常明顯、客戶過于集中，由于現有產品工藝技術成熟，導致產品利潤較低、賬期較長的特點。因而，要圍繞加工事業部轉型升級發展目標為主線，重點推進高質量項目新產品的研發，加大對新能源汽車、5G、航空航天、軍工、電子等領域新產品的研發力度，推動銅加工產品邁向高精尖［1］。加快對熱管用高性能無氧銅管新產品的研發，增加銅管新品種和新技術儲備，提升公司生產技術水平和行業競爭力，提高產品的市場占有率，推動產業向價值鏈中高端發展。

2.熱管用高性能無氧銅管的研究?jī)?nèi)容、方法和技術路線

通過研究熱管用銅管鑄坯成分的控制與熔鑄工藝、無氧銅管大變形量行星軋制工藝、內溝槽熱管用銅管旋壓成形工藝以及退火工藝對熱管用銅管的組織和性能的影響等關鍵技術，開發一套熱管用高性能銅管的生產工藝。其技術目標是能連續生產并確保產品性能滿足以下要求 ：

（1）小批量生產熱管用高性能無氧銅管，如熱管平滑管 8×0.2、6×0.2、5×0.1 等 ；熱管溝槽管8×0.20×0.10、6×0.20×0.10、6×0.30×0.12 等，其成分要求為 C10100（TU0），其中氧含量要求較高，氧含量成分≤ 10ppm。并形成一套熱管用高性能銅管生產工藝技術規范。

（2）熱管產品的尺寸公差、力學性能、機械性能等的各項性能指標符合《GB/T17791-2017 空調與制冷設備用銅及銅合金無縫管》國家標準［2］；齒形填充效果佳，斷管率低，且產品在加工成熱管過程中沒有彎曲表面橘皮和壓扁凹陷等缺陷出現。

熱管用高性能無氧銅管的研究方法 ：采用工藝試驗的方法，選擇合適的無氧銅管水平連續鑄造工藝、氧含量控制方法、行星軋制工藝等 ；采用內螺紋成形模具先進設計軟件，開發內溝槽銅管旋壓成形模具參數 ；采用 3D 金相顯微鏡測量齒形參數，分析熱管用內螺紋銅管的成齒質量 ；采用工藝試驗的方法，分析不同的成形速度、旋模比以及成形模具參數對成齒質量的影響，不同成品退火工藝對銅管組織性能影響 ；跟蹤客戶的使用及反饋情況，有針對性地對成形工藝進行分析、優化。

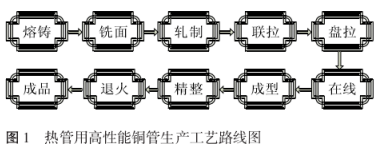

熱管用高性能無氧銅管的技術路線 ：充分了解客戶對熱管的技術要求→調整熔鑄、軋制、盤拉等工藝技術參數→根據理論及實踐經驗，設計加工盤拉成形模具→將設計好的模具和芯頭應用于盤拉成型工序→小試、中試和規模生產試驗→熱管產品檢測合格后發客戶試用驗證→形成工藝技術規范→固化工藝技術參數。其生產工藝路線圖如圖 1 所示。

3.熱管用高性能無氧銅管的工藝研究

3.1熱管用高性能無氧銅管鑄坯成分控制與熔鑄工藝技術

3.1.1關鍵技術難點

（1）熔煉溫度控制

熔煉溫度是一個重要參數，在一定溫度范圍內，溫度愈高，金屬液的粘度愈小，流動性越好，充型能力越好 ；反之，則充型能力差。但是，溫度過高，金屬液吸氣多，氧化嚴重，使鑄坯晶粒粗大，容易出現縮孔、疏松與氣孔等缺陷。溫度太低，將阻礙銅液內非金屬雜質的上浮，不利于銅液的凈化。同時，溫度降低，銅液粘度增大，降低銅液流動性。因此選擇合適的熔煉溫度就顯得非常重要［3］。一般熔化爐正常設定溫度 1175℃，保溫爐正常溫度設定 1160℃。

（2）氧（O）含量控制。

熱管用高性能無氧銅管其成分要求為 C10100（TU0），其中對氧含量要求較高，要求氧含量成分控制在 10ppm 以下。而氧幾乎不固溶于銅，氧含量超標嚴重影響熱管的表面質量，因?yàn)檠鹾颗c熱管的傳熱效率相關，氧含量越低，熱管傳熱效率越高。

氧含量高的原因 ：熔化爐和鑄造爐均在大氣氛圍下進行熔煉，空氣中的氧會進去銅熔體中。

解決問題的辦法 ：在向熔化爐加料后，當銅液液面達到標準液位，向液面加入高純度石墨粉脫氧劑或者在銅熔體表面覆蓋較厚一層木碳 ；對保溫爐加熱后，同時向保溫爐液面加蓋脫氧劑。木炭覆蓋厚度為 100~200mm，嚴禁銅液裸露，并間隔一定時間換新木炭，即擴散還原脫氧，其化學反應式是Cu2O+C Cu+CO2。

（3）磷（P）含量控制。

磷在銅中的***大溶解度（714℃共晶溫度時）為 1.75%，室溫時幾乎為零。在 TP2 銅合金管中，磷元素的加入能顯著降低其電導率及熱導率，而導熱性能是熱管的關鍵性能，因此，磷含量的控制有助于保證熱管的導熱性能。此外，磷含量較高導致熱管燒結彎曲后的表面粗糙度的提高，影響熱管加工后的表面質量。因而熱管的磷含量必須控制在10ppm 以下。

磷含量高的原因 ：由于熱管無氧管熔鑄使用的是熔煉 TP2 銅合金（P 含量 150~400ppm）爐子，在熔化爐和鑄造爐爐腔內有保留較多 TP2 銅合金熔體，同時爐壁及其縫隙里也有 TP2 銅合金銅熔體大量殘留。解決問題的辦法 ：先對熔化爐、鑄造爐扒掉熔體表面碳覆蓋層，將熔體表面暴露在空氣中進行熔煉，讓空氣中的氧不斷與熔體表層中的磷反應，***后生成氧化磷浮渣，從而達到非常好的除磷效果，即擴散氧化燒磷，其化學反應式是 P+O2=P2O5。

3.1.2 試驗結果

1）P、O 含量控制結果。

磷（P）含量在熔化爐中 ：2.8~15.4 ppm ；鑄造爐中 ：6.2~19.8 ppm ；鑄坯中 ：8.5~11.2 ppm。磷含量控制在 20ppm 以下，達到了熱管用無氧銅管磷含量技術要求 ；

氧（O）含量在熔化爐中 ：1.1~6.1 ppm ；鑄造爐中 ：3.1~7.3 ppm ；鑄坯中 ：3.0~9.3ppm。氧含量控制啊 10ppm 以下，達到熱管用無氧銅管氧含量技術要求。

（2）鑄坯金相組織。

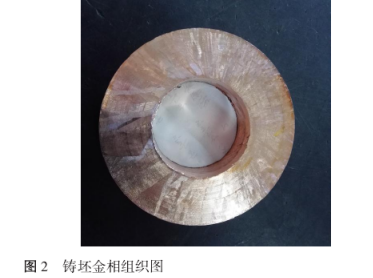

取鑄坯金相分析，鑄坯組織晶粒細小均勻，滿足后續熱管用高性能無氧銅管的軋制工藝加工要求，具體如圖 2 所示。

3.2熱管用高性能無氧銅管鑄坯大變形量行星軋制工藝

3.2.1 行星軋制力分析

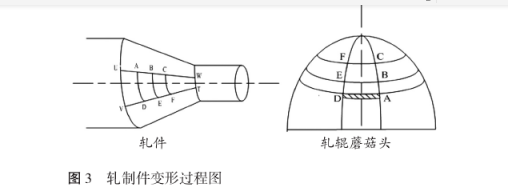

水平連鑄無氧銅管鑄坯經過銑面工序后，進入三輥行星軋制。軋件的總體變形是由三個軋輥依次碾壓軋件所引起的變形的積累。每一瞬時，軋輥與軋件的接觸并非線接觸，而是一條狹長的帶，如圖3 所示。

軋制過程為進給向前的旋轉碾壓，即軋制過程中，軋件上 A 點向 E 點移動，B 點向 F 點移動，以此達到減徑軋制的效果。但每一瞬時，軋輥蘑菇頭上如圖 3 所示的周向環狀微元碾壓軋件可看成是圓柱軋輥碾壓軋件?，F(xiàn)在追蹤軋制變形區軋件上的某一點，在假設軋件與軋輥接觸處不打滑的情況下，此點的軌跡可看作軋輥上該點的運動軌跡［4］。如圖 4 所示。

在管材行星軋制過程中，軋制變形主要為減徑變形，三輥行星軋的機銅管坯軋件變形量很大，但軋制力矩卻很小。由于電動機功率與軋制力矩成正比，所以與擠壓相比，行星軋制的能耗是很低的。通過軋機軋輥的自轉與公轉，可以實現金屬大的變形量 ；銅管的扭曲運動可以通過修正輔助驅動速度控制，能提供一定的推進量，使軋管在變形區內受到強烈的三向壓應力作用。根據軋制過程受力分析理論，***后得出軋制力計算方程如下，該方程需要計算機輔助完成結果計算［7］。

3.2.2實驗結果

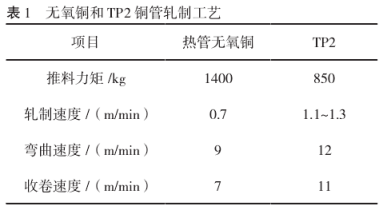

根據三輥行星軋制受力分析理論計算結果可知，三輥行星軋制過程中，熱管無氧銅鑄坯的軋制力比 TP2 銅管鑄坯的軋制力大，因此，需要降低無氧銅鑄坯的軋制速度，以便減小軋機的負荷，否則壁厚很難控制。針對軋制無氧銅鑄坯時軋輥易粘銅打滑的問題，由于無氧銅的特性決定這現象比較突出，采用TP2鑄坯與無氧銅鑄坯交替軋制，效果更好。***終確定熱管無氧銅的軋制工藝如表 1所示。

3.3熱管用 Φ6×0.2 平滑管盤拉成形工藝

3.3.1 Φ6×0.2 平滑管盤拉成形工藝

依據管坯硬化原理設計熱管用高性能無氧銅管的拉拔工藝與生產道次。此外，熱管用平滑管對橢圓度要求很高，為此，將***后一道盤拉道次調整至內螺紋成型機上進行，***終確定熱管用 Φ6×0.2平滑管盤拉成形工藝如表 2 所示。

3.3.2實驗結果

（1）各項性能測試結果。

外徑（6±0.03）：5.98mm，壁厚（0.2±0.02）：0.203mm ；抗拉強度（≥ 260）：360MPa，延伸率δ（5）% ：56%，維氏硬度（90-110）：106.8HV，銅含量（≥ 99.97%）：99.992%，氧含量（≤ 10ppm）：6.5ppm。各項性能指標均滿足客戶的技術標準。

3.4熱管用 Φ8×0.20×0.10 溝槽管成形工藝

3.4.1 Φ8×0.20×0.10 溝槽管成形工藝

根據客戶的技術要求，采用逆推法結合內螺紋設計軟件對溝槽管成形工藝與成形模具進行優

化設計并計算。逆推法即根據內螺紋管規格，如D0×S0×H0（外徑 × 底壁厚 × 齒高），從定徑模開始，從后向前，依次計算出鋼球、旋壓環、螺紋芯頭、減徑模、管坯等參數

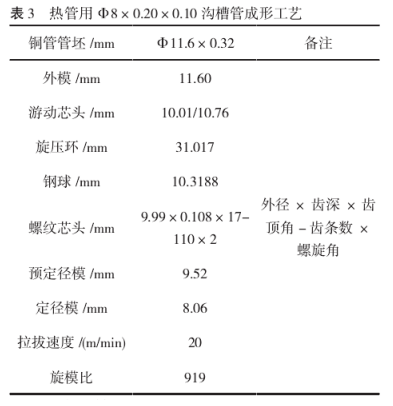

［6］。先經成型機旋壓和預定徑成 Φ9.52，再重新上成型機定徑空拉至 Φ8，成功試制出滿足客戶技術標準的熱管用 Φ8×0.20×0.10-110 溝 槽 管， 從 而 *** 終 確 定Φ8×0.20×0.10 溝槽管成形工藝如表 3 所示。

3.4.2實驗結果

（1）各項性能測試結果。

外徑（8±0.03）：8.01mm，壁厚（0.2±0.02）：0.202mm ；抗拉強度（≥ 260）：340MPa，維氏硬度（90~110）：102.7HV， 銅 含 量（ ≥ 99.97%）：99.99%， 氧 含 量（ ≤ 10ppm）：7.5ppm， 齒 高（0.20±0.2）：0.216mm，齒數（110）:110，螺旋角（0±2°）：0°，齒頂角（5~25°）：15~20°。

4.結語

通過對熱管用高性能無氧銅管的研究與開發，成功開發了利用現有 TP2 熔鑄爐設備制備熱管用無氧銅管鑄坯的熔鑄工藝，實現關鍵元素 P、O 成分含量的穩定控制，獲得了成分、組織均合格的高品質熱管用無氧銅鑄坯，形成高性能熱管Φ6×0.20 平 滑 管 和Φ8×0.20×0.10-110 溝 槽 管生產工藝技術規范。成功實現熱管 Φ6×0.2 平滑管和 Φ8×0.20×0.10 溝槽管小批量生產，且控制氧含量≤ 10ppm，產品的尺寸公差、力學性能、機械性能等的各項性能指標完全符合《GB/T17791-2017 空調與制冷設備用銅及銅合金無縫管》國家標準及客戶要求。

來源：中國知網  作者：湯曉水，李華
