干貨!變壓器銅排的作用及選擇大全!
發布時間:2021-04-14點擊:3536
一、變壓器銅排作用及選擇?
變壓器大家都知道的。變壓器由鐵芯(或磁芯)和線圈組成。變壓器的種類有很多,按照相數分為單相變壓器、三相變壓器;變壓器按照冷卻方式分有干式變壓器、油浸式變壓器;變壓器按照用途分為電力變壓器、儀用變壓器、試驗變壓器、特種變壓器。銅排是變壓器中的一個很小部件。雖然變壓器銅排很小,但是對于變壓器來說,有著很重要的作用。沒有變壓器銅排,變壓器就不能正常工作了。那么到底什么才是變壓器銅排呢?專家說,變壓器銅排是指用于變壓器上的類似于銅箔的銅材。
二、制定變壓器銅排選擇規范的目的?
為減少設計人員在選擇銅排時出現選擇不合理、與元器件排頭不適配或不能滿足安全距離及動熱穩定性要求的情況,方便生產施工,特制定本設計規范。
三、變壓器銅排選擇原則?
1、滿足載流量要求;
2、變壓器對應額定電流按照1.1倍過載系數考慮;
3、滿足安全距離,與元器件排頭適配;
4、滿足動熱穩定性。
四、變壓器銅排選擇的注意事項?
銅排的選擇不能只是考慮載流量它還要考慮***大短路電流的大小,也就是考慮選擇某規格銅排后,***遠方出現短路時短路電流的大小,從而配套相應大小的保護(也就是保險絲或繼電保護數值大小)。
五、變壓器銅排作用及選擇?
1、 變壓器銅排作用:
變壓器銅排是一種電阻極小的導體,用作要求供給大電流的導線,變壓器銅排安裝在變壓器的低壓側至受電柜或與電容器柜、配電柜之間的電源聯絡。
2、變壓器銅排選擇:

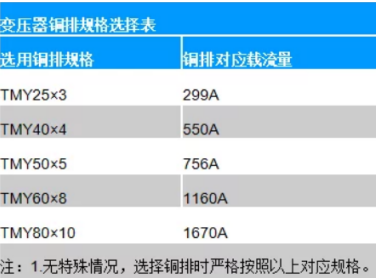

(1)低壓隔離開關上下接頭連接銅排規定(需要考慮低壓主進開關的容量和隔離開關所帶負荷的總?cè)萘?,若兩者皆很小,且仍用的較大的隔離開關,可做出適當調整):

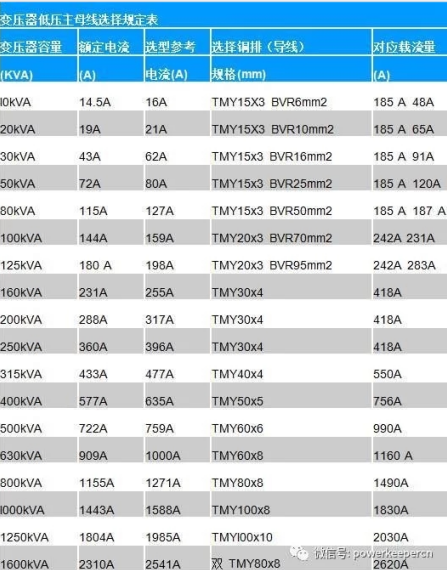

(2)變壓器低壓主母線選擇規定(客戶特殊要求除外):
在選擇銅排時還應根據板型接頭、相間距離等相關尺寸進行選擇!(50kVA以下的變壓器可以考慮使用電纜,盡量不要使用銅排。)
(3)低壓斷路器銅排選擇規定:

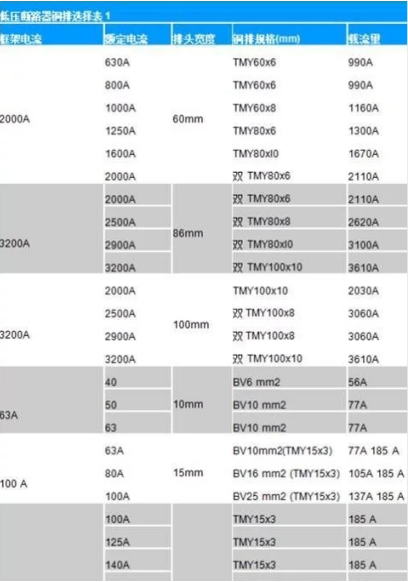

①低壓斷路器銅排選擇表1:
②低壓斷路器銅排選擇表2:

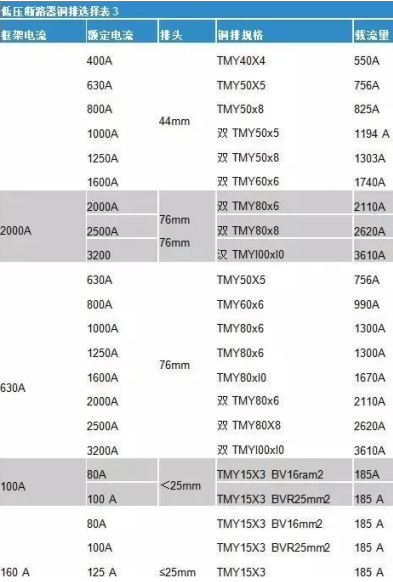

③低壓斷路器銅排選擇表3:

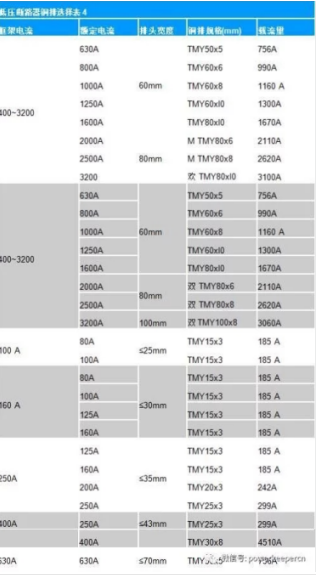

④低壓斷路器銅排選擇表4:

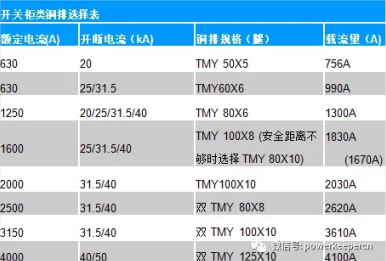

(2)開關柜類銅排選用規定:
(5)10kV、35kV箱變銅排選用參照表:

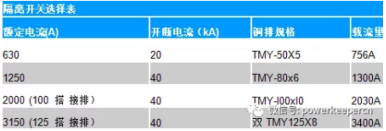

①隔離開關選擇表:

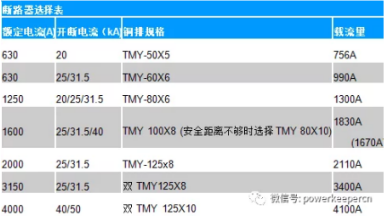

②斷路器選擇表:
