高壓柜中銅排如何選擇?銅排的載流量和折彎怎么計算?

發布時間:2020-12-04點擊:2251

銅排又稱銅母排或銅匯流排,是由銅材質制作的,截面為矩形或倒角(圓角)矩形的長導體(現在一般都用圓角銅排,以免產生尖端放電),在電路中起輸送電流和連接電氣設備的作用。

銅排在電氣設備,特別是在成套配電裝置中得到了廣泛的應用;一般在配電柜中的U、V、W相母排和PE母排均采用銅排;銅排在使用中一般標有相色字母標志或涂有相色漆,U相銅排涂有“黃”色,V相銅排涂有“綠”色,W相銅排涂有“紅”色,PE母線銅排涂有“黃綠相間”雙色。今天我們來學習一下銅排的相關計算!

一、銅排的載流量計算

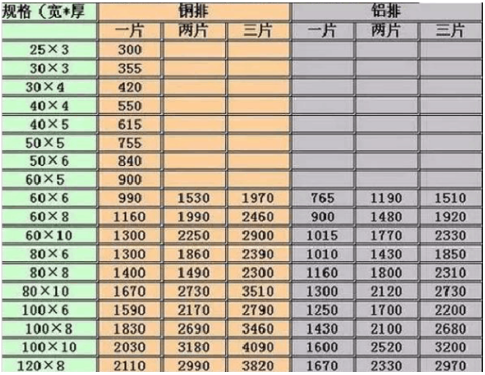

首先大家要明白銅排在柜內的安裝方式分兩種形式,平放和豎放,豎放的載流量略大于平放,所以配電柜主母排大都是豎放形式。還有銅排,銅線的載流量也會隨環境溫度變化而變化,在這里我們***多的是采用環境溫度為35攝氏。不同環境溫度下,查表得出的載流量需乘以不同環境溫度下的校正系數,就得出不同環境溫度下的載流量,溫度越高,載流量越低。

根據經驗,總結如下

單條銅母排載流量=寬度 X 厚度系數;

雙母排載流量=寬度 * 厚度系數 * 1.5(經驗系數);

銅排和鋁排也可以按平方數來,通常銅按5-8A/平方,鋁按3-5A/平方。

常用銅排的載流量計算方法:

40℃時銅排載流量=排寬*厚度系數(厚度+8);

排寬;厚度系數為:母排12厚時為20;10厚時為18;依次為:[12-20,10-18,8-16,6-14,5-13,4-12]。

雙層銅排[40℃]=(1.56-1.58)*單層銅排[40℃](根據截面大小定);

3層銅排[40℃]=2*單層銅排;

4層銅排[40℃]=單層銅排[40℃]*2.45(不推薦此類選擇,***好用異形母排替代)。

例如,求TMY100*10載流量為:

單層:100*188=1800(A)[查手冊為1860A];

雙層:2(TMY100*10)的載流量為:1860*1.58=2940(A);[查手冊為2942A];

三層:3(TMY100*10)的載流量為:1860*2=3720(A)[查手冊為3780A]

以上所有計算均精確到與手冊數據相當接近。


二、銅排折彎的計算方法

01、平彎(直角彎)外算法

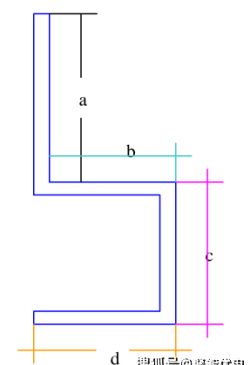

上圖其料長:

總長= a+(料厚)+b+(料厚)+c+d -系數*直角彎的個數

注:加料長時全按外加

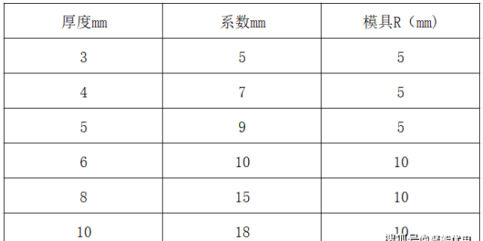

系數基本如下:


02、平彎(直角彎)內算法

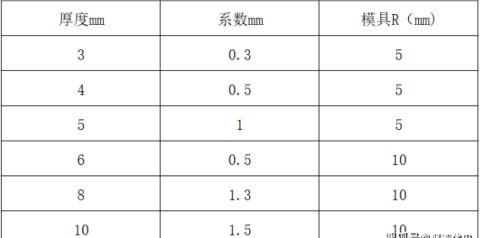

03、舉例

料厚為3mm時 總長= L+0.3+H+0.3

料厚為10mm時 總長= L+1.5+H+1.5

注:每個角加兩次

三、高壓柜中的銅排選擇

高壓柜的銅排截面選擇需要符合兩個要求:

1)滿足額定電流

2)滿足短時耐受電流

***條可通過負載容量計算得知,那么第二條就需要記下 GB3906[附錄D]中公式:S=I/a√(t/△θ) 式中:I—額定短時耐受電流;a—材質系數,銅為13,鋁為8.5;t—額定短路持續時間;△θ—溫升(K),對于裸導體一般取180K,對于4S持續時間取215K。

則:

25KA/4S系統銅母線***小截面積S=(25/13)*√4/215=260 mm2;

31.5KA/4S系統銅母線***小截面積S=(31.5/13)*√4/215=330 mm2;

40KA/4S系統銅母線***小截面積S=(40/13)*√4/215=420 mm2;

63KA/4S系統銅母線***小截面積S=(63/13)*√4/215=660 mm2;

80KA/4S系統銅母線***小截面積S=(80/13)*√4/215=840 mm2;

以上兩個條件核算出來的銅排截面需以***大值選取。

例如,某個回路中設計院給出的電流參數為:

額定電流630A、短時耐受電流為31.5KA,那么核算額定電流630A應采用TMY-40*6、核算短時耐受電流為31.5KA應采用TMY-60*6(通過上表查的31.5KA/4S銅母線***小截面積為330 mm2 ),TMY-60*6截面為360 mm2 大于上述表中***小截面積330 mm2。

按照兩個條件中的***大值選擇得出:

額定電流630A、短時耐受電流為31.5KA的母線應選擇TMY-60*6。

來源:網絡
