帶你了解無氧銅電子束焊接接頭的顯微組織及力學性能,涉及焊接方式有攪拌摩擦焊、激光焊、氬弧焊、釬焊等
發布時間:2020-11-23點擊:2293
無氧銅(OFC)作為一種高純度銅材料,有著極好的導熱、導電性和良好的耐蝕、加工、焊接性?;阢~在各個領域中的廣泛應用,其焊接性能越來越受到關注。
但是,銅在焊接過程中會出現以下幾種問題:
1.焊縫難熔合,成形差;
2.容易發生焊接變形,熱裂傾向大;
3.熱輸入量大導致晶粒粗大,焊接接頭性能下降。
解決方法:電子束焊接熱效率高、能量集中、熱輸入量小,使得焊縫金屬冷卻快,能有效避免晶粒粗大。
近年來,有學者針對銅及銅合金與異種金屬的焊接性能進行了一些研究,主要焊接方式有攪拌摩擦焊、激光焊、氬弧焊、釬焊等,而關于無氧銅電子束焊接的研究較少。為此,筆者選取了合理的電子束焊接工藝,研究了大厚度無氧銅板材焊接接頭的顯微組織和力學性能,為銅及銅合金的電子束焊接應用提供參考依據。
一、試樣制備與試驗方法
試驗材料:
牌號為TU1的國產退火態無氧銅板,化學成分(質量分?jǐn)?shù)%)為:99.97Cu+Ag,0.002P,0.004Fe,0.003Pb,0.003Zn,0.002O,0.004S。
試驗設備:
高壓真空電子束焊機ZD150-15A、Leica DM6000M光學顯微鏡、DMH-2顯微硬度計、Zeiss Supra 55掃描電鏡、日本島津AG-100kNG電子萬能試驗機
工藝方式:臨界穿透焊,焊接參數為加速
使用標準:
GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
二、試驗結果與討論
1.顯微組織
由圖1可見無氧銅厚板焊接接頭橫截面表面形貌良好,無明顯缺陷。焊縫為深寬比很大的釘形焊縫,***大寬度約為1mm。焊縫與母材組織分界明顯,而焊縫兩側熱影響區很窄與母材分界不明顯。
由圖2可見,母材為單相α-Cu組織,由于銅的層錯能較低,導致晶內生成大量退火孿晶;焊縫熔池在凝固過程中形成了大量等軸晶粒;熱影響區受焊接熱影響,越靠近母材,過冷度和冷卻速率越小,導致晶粒粗化長大,焊縫與母材的顯微組織同為α-Cu相。
由圖3可見,隨著與焊縫上表面距離的增大,焊縫等軸晶晶粒尺寸逐漸減小。
2.顯微硬度

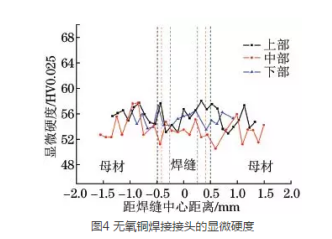

由圖4可知,3個位置的硬度均在50~60HV0.025。對于同一位置的焊接接頭來說,硬度在焊縫、熱影響區和母材處沒有明顯區別;對于上、中、下3個位置的接頭來說,組織晶粒尺寸不同沒有給材料的顯微硬度帶來明顯差異,即上、中、下3個位置抵抗局部變形能力相同。無氧銅純度很高,焊接過程中,熔池內外幾乎沒有成分差異,凝固時不發生相變,因此焊縫內外的晶體結構相同。雖然焊縫上、下部位顯微組織的晶粒尺寸相差較大,但測得材料的顯微硬度沒有太大變化。
3. 拉伸性能

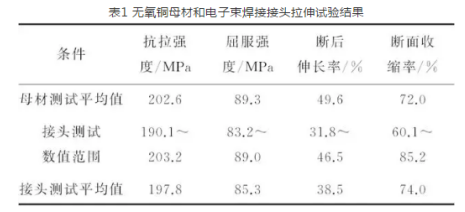

由表1可見,電子束焊接接頭的抗拉強度稍低于母材的,約為母材的97%,屈服強度則與母材的相當。對比母材與接頭的斷后伸長率和斷面收縮率,可知接頭的斷后伸長率相比于母材的稍有下降,而斷面收縮率幾乎一致,說明焊接接頭塑性無明顯降低,在使用要求范圍內。
圖5所示為焊接接頭分別斷于母材與焊縫的斷口縱截面顯微組織形貌??梢?jiàn)母材斷裂前,晶粒被拉長呈纖維狀,晶內出現大量裂紋;焊縫斷裂前,斷口處部分等軸晶粒沒有較大變形,說明等軸晶粒的塑性變形能力不如母材的,這也解釋了焊接接頭平均斷后伸長率相比母材的稍有下降的原因。
圖6為母材和焊接接頭拉伸斷口掃描電鏡微觀形貌,可見無氧銅母材與焊接接頭光滑試樣的拉伸斷裂均為韌性斷裂,并發生明顯頸縮,斷口外形呈杯錐狀,錐面與主應力成45°。母材斷口表面較為平整,大量等軸韌窩在表面均勻分布。斷口側面出現大量蛇行滑動花樣,這是拉伸開動時多個滑移系交互作用的結果。焊縫斷口表面較為凹凸不平,韌窩分布不均勻,局部有剪切形成的拉長韌窩。
三、結論
1.電子束焊接能量集中、熱輸入量小,且無氧銅導熱率高,因此焊接接頭焊縫狹窄且表面無明顯缺陷。焊縫區顯微組織為αGC鑄態等軸組織,母材顯微組織為αGCu退火孿晶組織,熱影響區顯微組織為母材晶粒粗長大的組織,且與母材的區別不明顯。
2.無氧銅焊接接頭從焊縫到母材,顯微硬度沒有發生明顯變化,說明焊縫和母材抵微區變形的能力相當。
3.無氧銅焊接接頭經室溫拉伸發生明顯塑性變形,在母材和焊縫處均有斷裂,其抗拉強度和塑性與母材的相當。
來源:《理化檢驗-物理分冊》微信公眾號 選自:《理化檢驗-物理分冊》 Vol.54 2018.3作者:丁尋,助理工程師,中國航空制造技術研究院
